温馨提醒：图片仅供参考，商品以实物为准

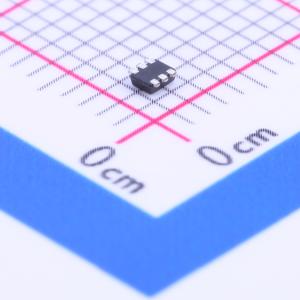

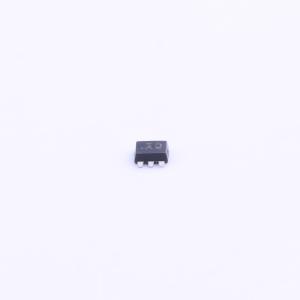

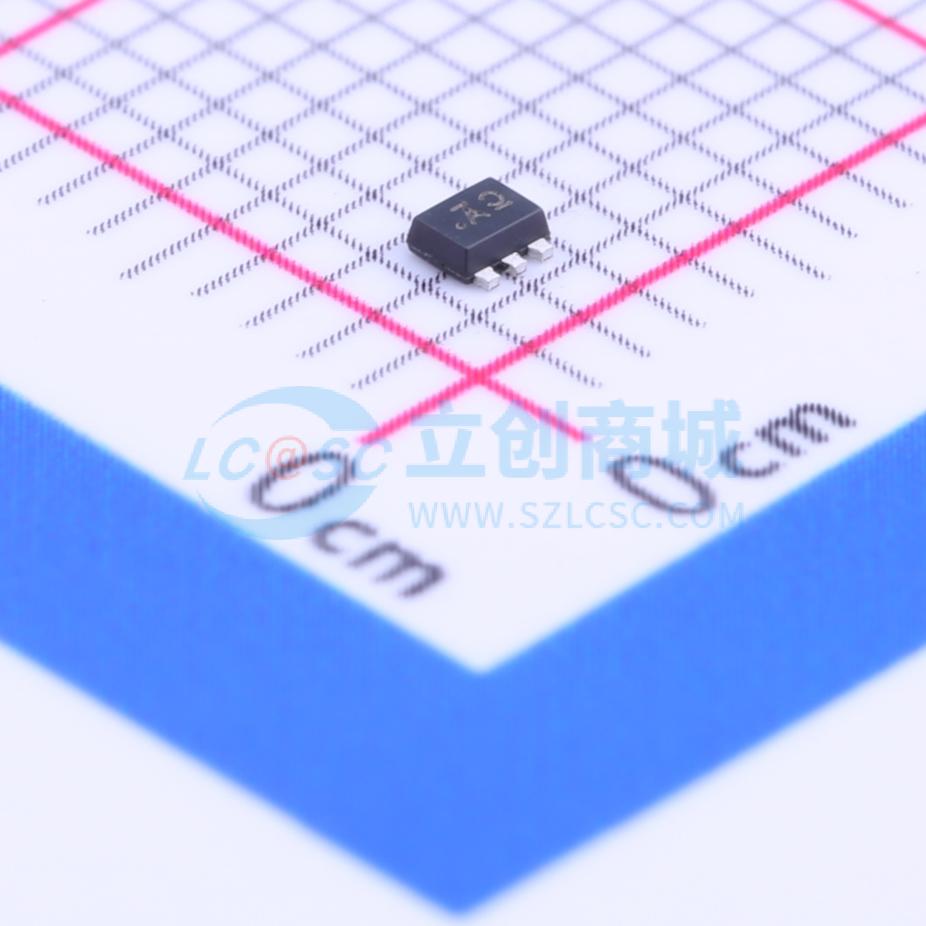

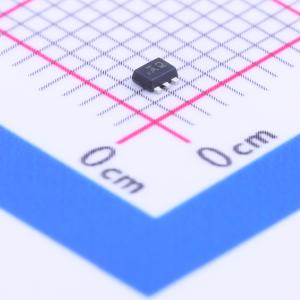

DG2011DXA-T1-E3
DG2011单刀双掷模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低导通电阻，适用于低电压应用，支持2V至5.5V供电电压。
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG2011DXA-T1-E3
- 商品编号
- C146443
- 商品封装
- SC-89
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 110ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 800mΩ | |
| 关闭时间(toff) | 113ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 84pF |
商品概述
DG2011是一款低导通电阻、单刀双掷的单片CMOS模拟开关。它专为低压应用而设计，可保证在2V电压下正常工作。DG2011非常适合需要高性能且能有效利用电路板空间的便携式和电池供电设备。除了低导通电阻（在2.7V时为±0.8Ω）外，在整个模拟范围内，电荷注入小于10pC。 该开关导通时双向导通性能相同，关断时可阻断至电源电平。 DG2011采用Vishay Siliconix的低压JI2工艺制造。外延层可防止闩锁效应。 保证先断后通。 DG2011代表了模拟开关产品封装技术的一项突破。SC - 89封装（1.6×1.6mm²），业内也称为SOT - 666，在获得与目前市场上SC - 70模拟开关器件相当性能的同时，可将电路板间距缩小约40%。 作为社会和环境的坚定合作伙伴，Vishay Siliconix采用无铅（Pb）器件引脚制造该产品。对于采用100%雾锡器件引脚制造的模拟开关产品，使用无铅“ - E3”后缀作为标识。
商品特性
- 低电压工作（1.8V至5.5V）
- 低导通电阻：在2.7V时为±0.8Ω
- 低电荷注入
- 与低压逻辑兼容
- SC - 89封装（1.6×1.6mm）
应用领域
- 手机
- 通信系统
- 便携式测试设备
- 电池供电系统
- 采样保持电路
- ADC和DAC应用
- 低压数据采集系统
