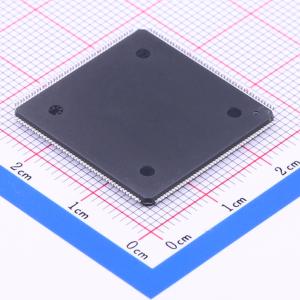

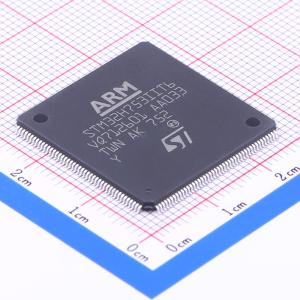

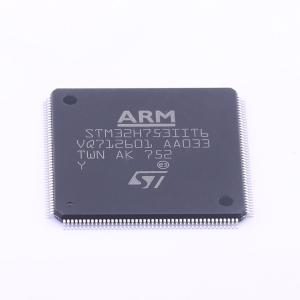

STM32H753IIT6

技术规格摘要

核心组件：

• 处理器：32 位 Arm® Cortex®-M7 内核，配备双精度浮点单元 (FPU)，特性包括：
  • L1 缓存：16 K字节的数据缓存和 16 K字节的指令缓存
  • 频率：高达 480 MHz
  • 内存管理单元 (MPU)
  • 1027 DMIPS / 2.14 DMIPS/MHz（Dhrystone 2.1）
  • 数字信号处理 (DSP) 指令

内存：

• 主内存：
  • 2 兆字节闪存内存，支持读写同时进行
  • 1 兆字节 RAM
    • 192 K字节 TCM RAM（包括 64 K字节 ITCM RAM 和 128 K字节 DTCM RAM 用于时间关键型例程）
    • 864 K字节用户 SRAM
    • 4 K字节备份域 SRAM
• 外部内存接口：
  • 双模式四线 SPI 内存接口，运行频率高达 133 MHz
  • 灵活的外部内存控制器支持多种内存类型（SRAM、PSRAM、SDRAM、NOR/NAND 闪存）

安全特性：

• 安全机制：
  • ROP（返回导向编程）、PC-ROP（程序计数器返回导向编程）
  • 主动篡改检测
  • 安全固件升级支持
  • 安全访问模式

电源管理：

• 电源域：
  • 3 个独立的电源域，具有独立的时钟门控和切换选项
  • 应用电源电压范围：1.62 至 3.6 V
  • 专用 USB 电源，内置 3.3 V 调压器供内部 PHY 使用
  • 嵌入式 LDO 调压器，输出可配置用于数字电路
  • 运行和停止模式下的电压缩放（6 个可配置范围）
  • 备份调压器（~0.9 V）用于模拟外设
• 低功耗模式：
  • 睡眠、停止、待机和 VBAT（电池）支持电池充电

输入/输出：

• 通用 I/O：
  • 最多 168 个带有中断能力的 I/O 端口
• 复位和电源管理：
  • 3 个独立的电源域，用于高性能功能、通信外设和定时器，具有复位/时钟控制/电源管理功能

时钟管理：

• 内部振荡器：
  • 64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI
• 外部振荡器：
  • 4 至 48 MHz HSE、32.768 kHz LSE
• PLL：
  • 3 个 PLL（1 个用于系统时钟，2 个用于内核时钟），具有分数模式

互联矩阵：

• 通信外设：
  • 最多 35 个通信外设，包括多个 I2C、USART、SPI、SAI、CAN 控制器、USB 接口、SD/MMC 接口等
  • 音频类精度通过内部音频 PLL 或外部时钟实现
• 摄像头接口：
  • 最高 80 MHz 的 8 到 14 位摄像头接口
• 图形功能：
  • LCD-TFT 控制器最高达 XGA 分辨率，Chrom-ART 图形硬件加速器和硬件 JPEG 编解码器

定时器和看门狗：

• 定时器：
  • 1 个高分辨率定时器（最大 2.1 ns 分辨率）
  • 2 个 32 位定时器，带 IC/OC/PWM 或脉冲计数器以及正交编码器输入
  • 2 个 16 位高级电机控制定时器
  • 10 个 16 位通用定时器
  • 5 个 16 位低功耗定时器
• 看门狗：
  • 2 个看门狗（独立和窗口）

加密加速：

• AES、TDES、HASH（MD5、SHA-1、SHA-2）、HMAC

调试：

• 接口：
  • SWD（串行线调试）& JTAG 接口
• 调试支持：
  • 4 K字节嵌入式跟踪缓冲区
• 唯一标识符：
  • 96 位唯一标识符

合规性：

• 封装：
  • ECOPACK2 合规

这套全面的功能突显了该设备强大的处理能力、广泛的内存选项、安全措施、灵活的电源管理、连接多样性以及调试支持，所有这些都为在广泛的应用中实现高效和安全的操作而设计。
