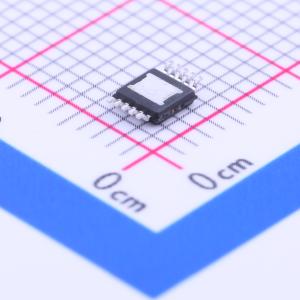

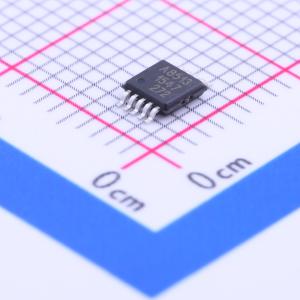

A8513KLYTR-T
输出150mA SEPIC,升压型驱动
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A8513KLYTR-T
- 商品编号
- C146392
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | 2MHz | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 150mA | |
| 调光 | PWM | |
| 特性 | - | |
| 拓扑结构 | SEPIC；升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
A8513是一款用于LCD背光的单输出白色LED（WLED）驱动器。它集成了一个带内部电源开关和一个电流沉的电流模式升压转换器。A8513可以从4.5到40伏的单电源工作，以满足启动/停止、冷启动和负载突降的要求。2 MHz的升压转换器开关频率使A8513能够在AM无线电频段之上工作。
如果需要，故障标志可以作为电路的一部分来驱动外部P沟道场效应晶体管，在发生故障时将输入电源与系统断开。A8513提供输出短路和过电压保护、二极管开路或短路保护、LED引脚开路或短路保护、升压开关或电感短路保护、I_SET电阻短路保护以及IC过温保护。双级逐周期限流功能提供软启动，并保护内部电流开关免受大电流过载。
A8513采用10引脚MSOP封装（后缀LY）和16引脚TSSOP封装（后缀LP）。两种封装都有裸露的散热焊盘，以增强散热效果，并且是无铅（Pb）的，引脚镀层为100%哑光锡。
商品特性
- AEC-Q100 认证
- 宽输入电压范围 4.5 至 40 V，适用于启停、冷启动和负载突卸要求
- 升压转换器开关频率高达 2 MHz，允许在 AM 频段以上工作
- 优异的输入电压瞬态响应
- 内部次级 OVP 用于冗余保护
- 全集成 LED 电流沉和带 60 V DMOS FET 的升压转换器
- 最大 LED 电流 150 mA
- 可驱动多达 14 个串联 LED
- 单 EN/PWM 引脚接口，用于 PWM 调光和使能功能
- 在 200 Hz 下实现 5000:1 的 PWM 调光
（继续）
- 故障标志引脚，用于提醒控制器可能出现的各种故障情况
- 保护功能：
- 输出短路
- LED 引脚开路或短路
- 输出欠压和过压
- 输入欠压
- 升压开关或电感短路
- I_SET 电阻短路
- 升压肖特基开路
- 过温保护
应用领域
- 汽车信息娱乐的LCD背光：
- 汽车仪表盘
- 汽车中央信息显示器
- 工业LCD显示屏
- 移动DVD播放器
- 平板扫描仪
- LED照明
