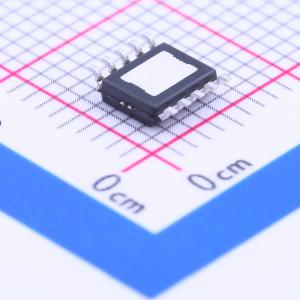

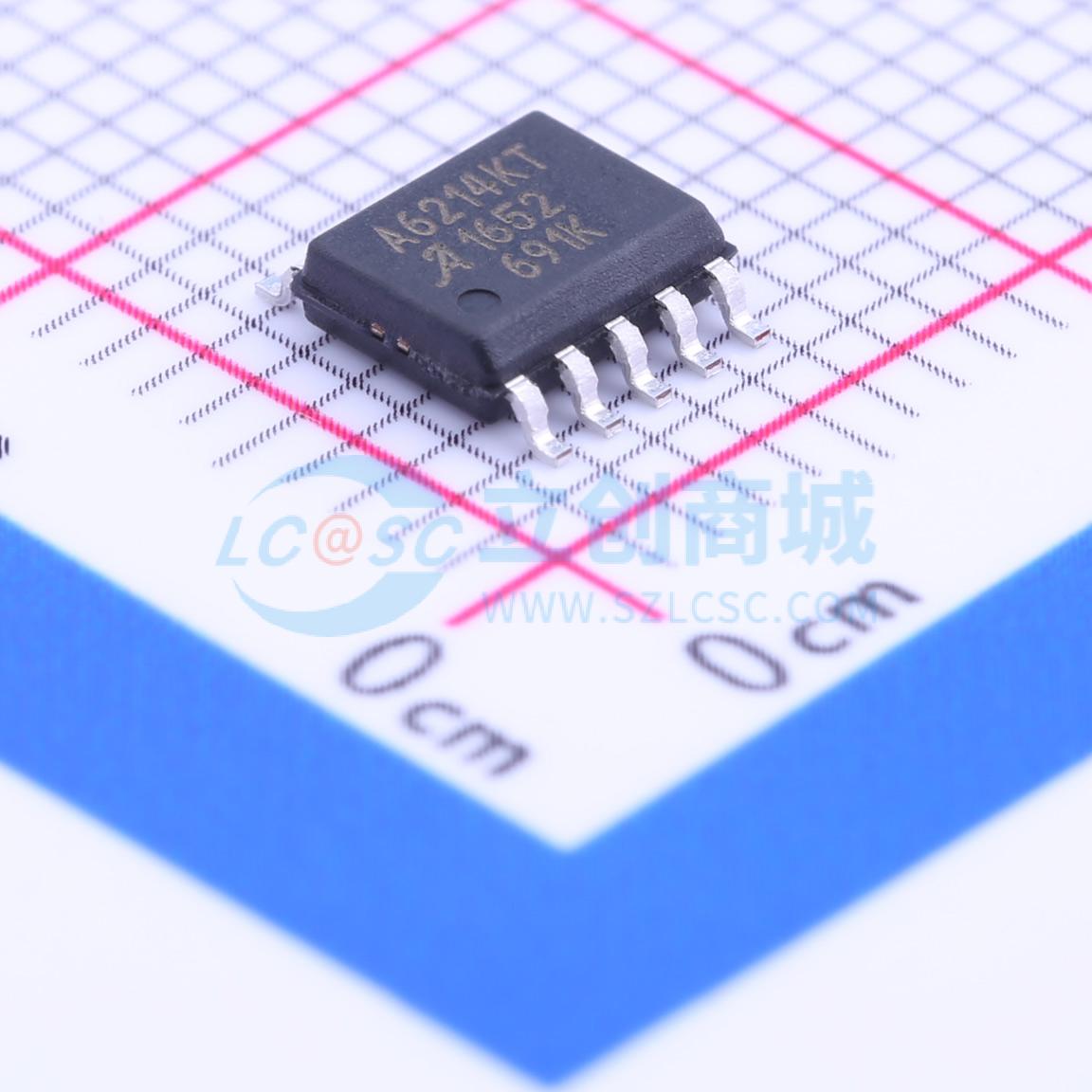

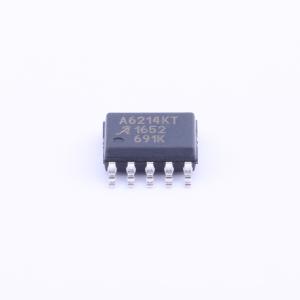

A6214KLKTR-T

输出2A 降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A6214是一款单IC开关稳压器，可提供恒定电流输出以驱动高功率LED。它集成了一个高压侧N沟道DMOS开关，用于直流到直流降压（buck）转换。通过逐周期控制导通时间的方法输出真实的平均电流。用户可以通过外部电流检测电阻选择输出电流。输出电压会自动调整，以驱动单串中的不同数量的LED，从而确保最佳系统效率。LED调光可以通过在使能引脚上输入直接逻辑脉冲宽度调制（PWM）信号来实现。或者，可以使用模拟调光输入来校准LED电流，或与外部NTC热敏电阻结合使用实现热回折功能。A6216具有在独立模式下生成自己的PWM调光频率和占空比的能力。A6214采用紧凑的10引脚窄SOIC封装（后缀LK）。A6216采用16引脚TSSOP封装（后缀LP），两者都带有裸露焊盘以增强散热效果。它们都是无铅（Pb）产品，引线框架镀层为100%哑光锡。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A6214KLKTR-T
商品编号: C146400
商品封装: SOIC-10-EP-150mil
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

	属性	参数值
	输出电流	2A
	调光	PWM；模拟
	特性	过温保护(OTP)；过流保护(OCP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置

商品概述

A6214是一款单IC开关稳压器，可提供恒定电流输出以驱动高功率LED。它集成了一个高压侧N沟道DMOS开关，用于直流到直流降压（buck）转换。通过逐周期控制导通时间的方法输出真实的平均电流。用户可以通过外部电流检测电阻选择输出电流。输出电压会自动调整，以驱动单串中的不同数量的LED，从而确保最佳系统效率。

LED调光可以通过在使能引脚上输入直接逻辑脉冲宽度调制（PWM）信号来实现。或者，可以使用模拟调光输入来校准LED电流，或与外部NTC热敏电阻结合使用实现热回折功能。

A6216具有在独立模式下生成自己的PWM调光频率和占空比的能力。

A6214采用紧凑的10引脚窄SOIC封装（后缀LK）。A6216采用16引脚TSSOP封装（后缀LP），两者都带有裸露焊盘以增强散热效果。它们都是无铅（Pb）产品，引线框架镀层为100%哑光锡。

应用领域

汽车照明
日间行车灯
前后雾灯
转向/停车灯
车载阅读灯
可调光的车内灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~55V
	开关频率	-
	通道数	1
	输出电压	-
