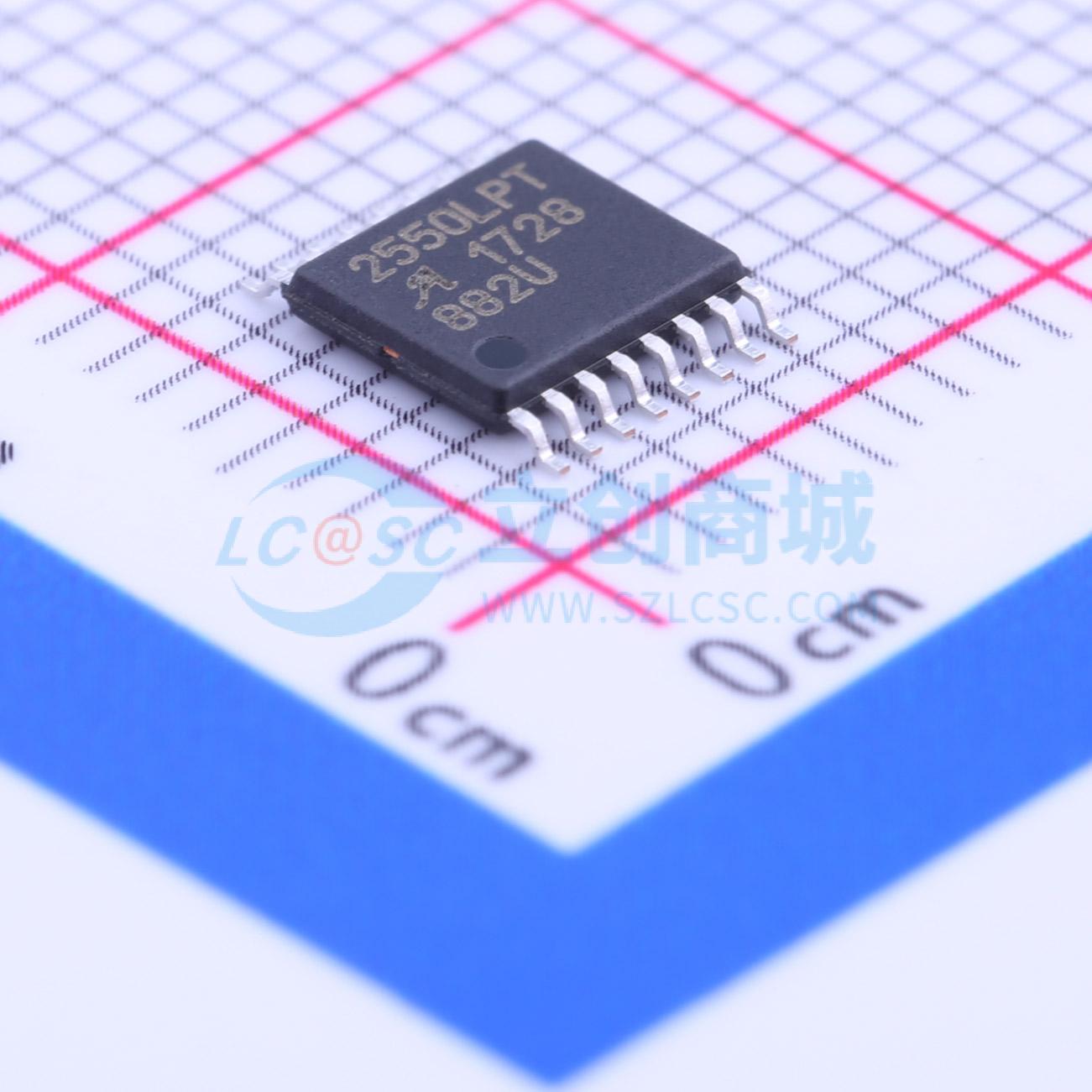

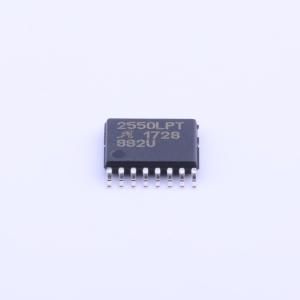

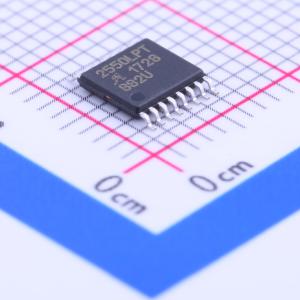

A2550KLPTR-T

大量基于继电器的应用需要使用微处理器来实现复杂的系统控制。在这些系统中，需要微处理器逻辑电源电压、上电复位电路和看门狗功能。A2550将电压调节器、看门狗和复位功能与三个低端DMOS继电器驱动器输出相结合。该IC主要面向汽车应用，设计用于在较宽的电压和温度范围内提供可靠的性能。 三个低端DMOS驱动器可驱动感性负载，如继电器线圈。每个驱动器都集成了坚固的电压钳位电路，能够承受高达48V的汽车负载突降脉冲。VBB的40V额定电压也确保了在恶劣的汽车环境中能正常工作。 5V线性稳压器可提供40mA的输出电流，在工作温度范围内的容差为2%。为提高该IC在汽车应用中的实用性，5V稳压器输出以及三个低端驱动器输出均具备过流保护功能。 A2550还包括上电复位电路（NPOR）以及集成的看门狗电路。它们共同满足系统微处理器的监控和复位需求。 A2550采用带有外露散热焊盘的16引脚TSSOP封装（LP封装）。该封装无铅（Pb），引脚框架采用100%雾锡电镀。

• 三个独立的低端DMOS输出驱动器
• 驱动器短路保护
• 无需在继电器上使用反激二极管
• 热关断功能
• 独立的精密5V稳压器（精度2%）
• 5V稳压器电流钳位

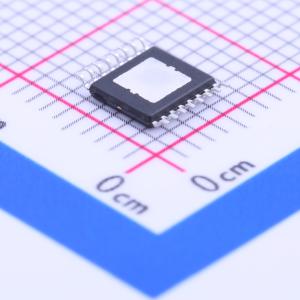

• 带有外露散热焊盘的16引脚TSSOP封装
• 可编程复位（NPOR）延迟时间
• 可编程看门狗
• 适用于汽车电压和温度范围
• 符合汽车负载突降规格的有源钳位
• 无铅（Pb）
