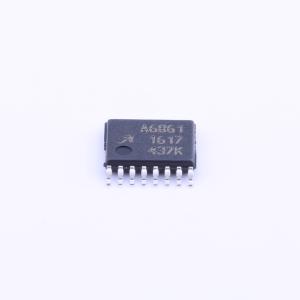

温馨提醒：图片仅供参考，商品以实物为准
A6861KLPTR-T
A6861KLPTR-T
- 描述
- 低噪音，模拟输出，霍尔传感器
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A6861KLPTR-T
- 商品编号
- C146399
- 商品封装
- TSSOP-16-EP-175mil
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 工作电压 | 4.5V~50V | |
| 上升时间(tr) | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
A6861是一款N沟道功率MOSFET驱动器，能够在相位隔离应用中控制作为三相固态继电器连接的MOSFET。A6861适用于必须满足ASIL要求的汽车系统。在安全关键应用中，电机隔离是一项关键的安全要求，目前通过分立电路或继电器来实现。A² - SIL™产品具备特定特性，有助于实现正确的系统设计，使用户能够达到最高ASIL - D级系统评级。 A6861有三个独立的浮动栅极驱动输出，可在整个电源范围内以高相电压转换速率将功率MOSFET保持在导通状态。集成的电荷泵稳压器可提供高于电池电源的电压，当相电压等于电池电压时，该电压是将功率MOSFET持续保持在导通状态所必需的。当使用100 kΩ栅源电阻时，电荷泵可为低至4.5 V的电池电压提供足够的栅极驱动（>7.5 V）。 三个栅极驱动器可通过逻辑进行独立控制。 A6861采用16引脚TSSOP（LP）封装，带有外露焊盘以增强散热性能。它们为无铅（Pb）产品，采用100%雾锡引脚框架电镀。
商品特性
- 3个浮动N沟道MOSFET驱动器
- 使用100 kΩ栅源电阻时可维持VGS
- 集成电荷泵控制器
- 4.5 V - 50 V电源电压工作范围
- 每相独立的TTL输入
- 150 ℃环境温度（165 ℃结温）连续工作
- A² - SIL™产品 - 适用于安全关键系统的器件特性
应用领域
- 三相安全断开系统
- 电动助力转向（EPS）
- 电动制动
- 三相固态继电器驱动器
