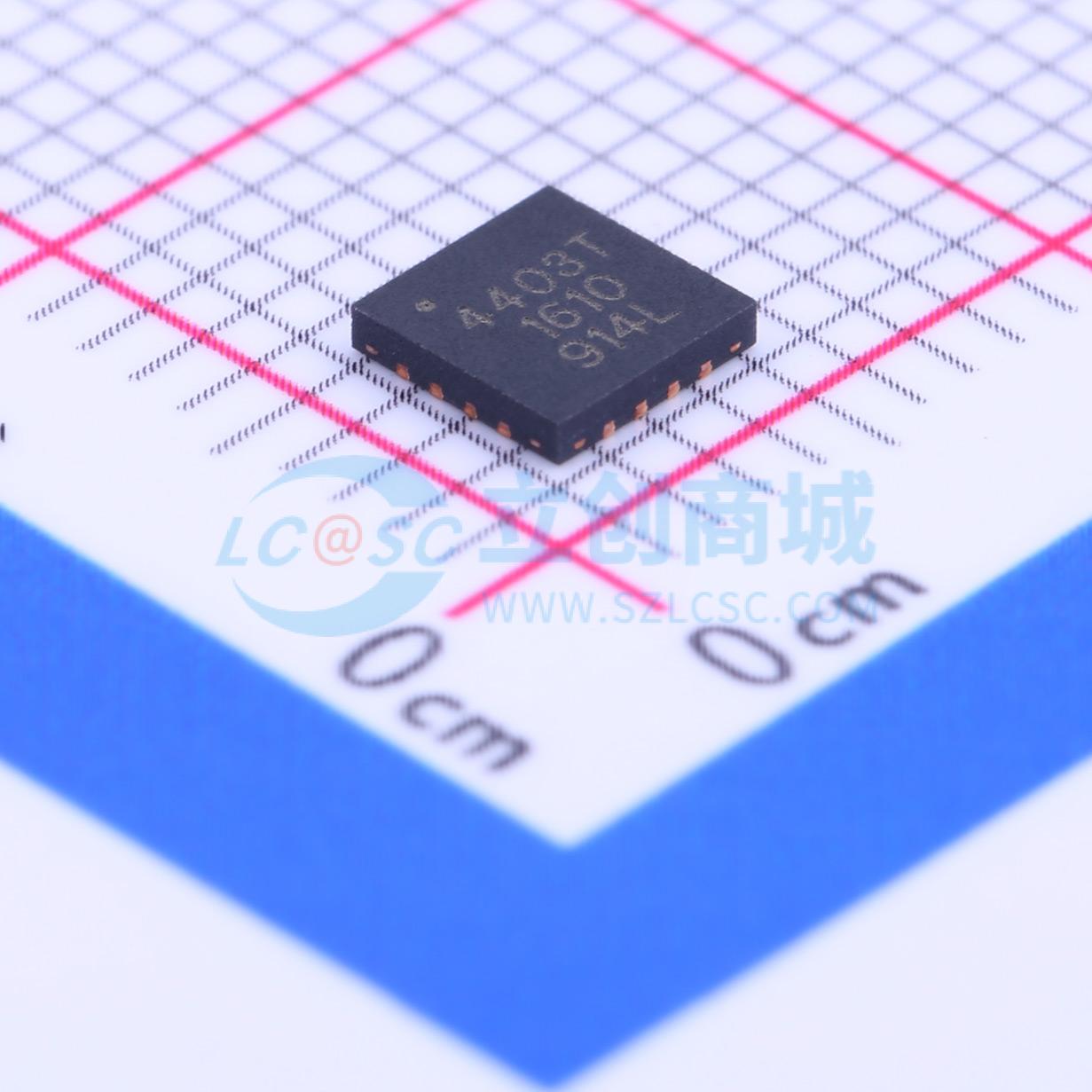

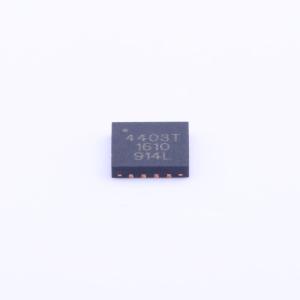

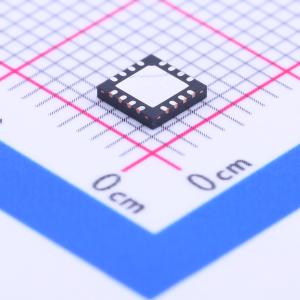

A4403GEUTR-T
谷底电流模式控制降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A4403是一款采用谷底电流模式控制的降压转换器,支持高开关频率和低输出电压,具有快速负载瞬态响应和最小输出电压波动。适用于打印机、扫描仪、机顶盒、电缆和DSL调制解调器/路由器等应用。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4403GEUTR-T
- 商品编号
- C146389
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~46V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 450kHz~2MHz | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
A4403是一款采用谷底电流模式控制的降压转换器。这种控制方案能够实现极短的开关导通时间，使其非常适合需要高开关频率、高输入电压和低输出电压的应用。 通过高达2 MHz的高开关频率可实现低成本，允许使用更小、更低值的电感器和电容器。此外，高度集成化只需极少的外部元件。采用优化的驱动电路以最小化开关损耗。 由于导通时间由输入电压调制，开关频率保持恒定。这种前馈控制确保了出色的线路校正能力。导通时间由一个上拉至输入电源的外部电阻设置。 当首次通电并使能器件时，会启动用户可配置的软启动功能，以最小化浪涌电流并防止输出过冲。提供内部管理和自举电源，仅需额外添加一个小陶瓷电容器。还提供了一个补充电荷泵，以确保在轻载时正常工作。 内部诊断功能提供了针对过流、输入欠压和过温的全面保护。 该器件采用16引脚、4 mmx4 mm、标称总高度0.75 mm的QFN封装，带有外露焊盘以增强散热性能。它无铅（Pb），引脚框架采用100%雾锡电镀。
商品特性
- 极快的负载瞬态响应，输出电压变化极小
- 导通时间<50 ns，可实现高降压比
- 用户可配置导通时间，开关频率可达2 MHz
- 所需外部元件极少
- 针对低价值滤波电容器和电感器进行了优化
- 宽输入电压范围：9至46 V
- 输出电流：3 A
- 低待机电流<100 μA
- 采用散热增强型QFN封装
应用领域
- 打印机、扫描仪
- 机顶盒
- 电缆、DSL调制解调器/路由器
- 高功率LED电源
- 网络和电信
- 电池充电器
- 工业控制
- GPS/信息娱乐系统
- 分布式电源系统
