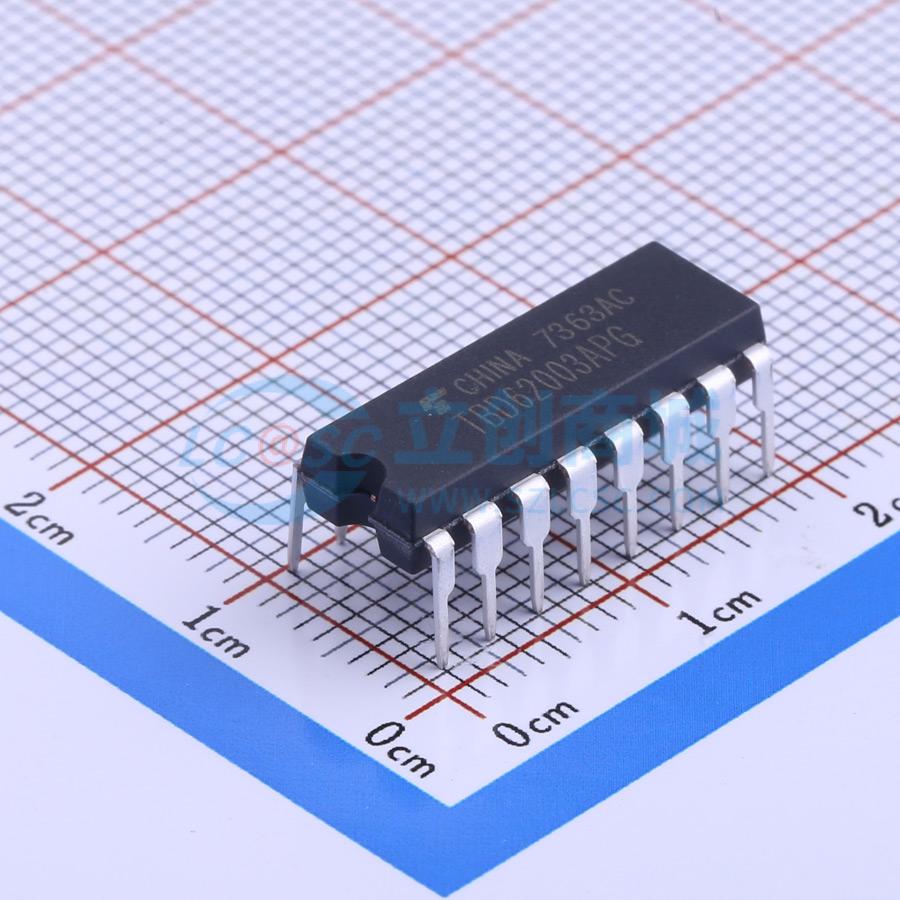

TBD62003APG(Z,HZ)

商品概述

TBD62003A系列和TBD62004A系列是带有7个电路的DMOS晶体管阵列。每个输出都内置有用于切换感性负载的箝位二极管。使用时应注意热条件。

特点：

内置7个电路
高电压：VOUT = 50 V（最大值）
高电流：Iout = 500 mA/通道（最大值）
输入电压（输出开启）：
TBD62003A系列：2.5 V（最小值）
TBD62004A系列：7.0 V（最小值）
输入电压（输出关闭）：
TBD62003A系列：0.6 V（最大值）
TBD62004A系列：1.0 V（最大值）
封装选项：
PG型 DIP16-P-300-2.54A
FG型 SOP16-P-225-1.27
FNG型 SSOP16-P-225-0.65B
FWG型 P-SOP16-0410-1.27-002

重量：

DIP16-P-300-2.54A：1.11 g（典型值）
SOP16-P-225-1.27：0.16 g（典型值）
SSOP16-P-225-0.65B：0.07 g（典型值）
P-SOP16-0410-1.27-002：0.15 g（典型值）

提供了引脚连接和说明，以及每个驱动器的等效电路图。指定了绝对最大额定值和工作范围，包括功率耗散和温度条件。测试电路和时序图涵盖了各种参数，如输出漏电流、输入电流和开通/关断延迟。使用IC时需要注意外部保护电路以防止过流或过压，并考虑散热设计和反电动势。
