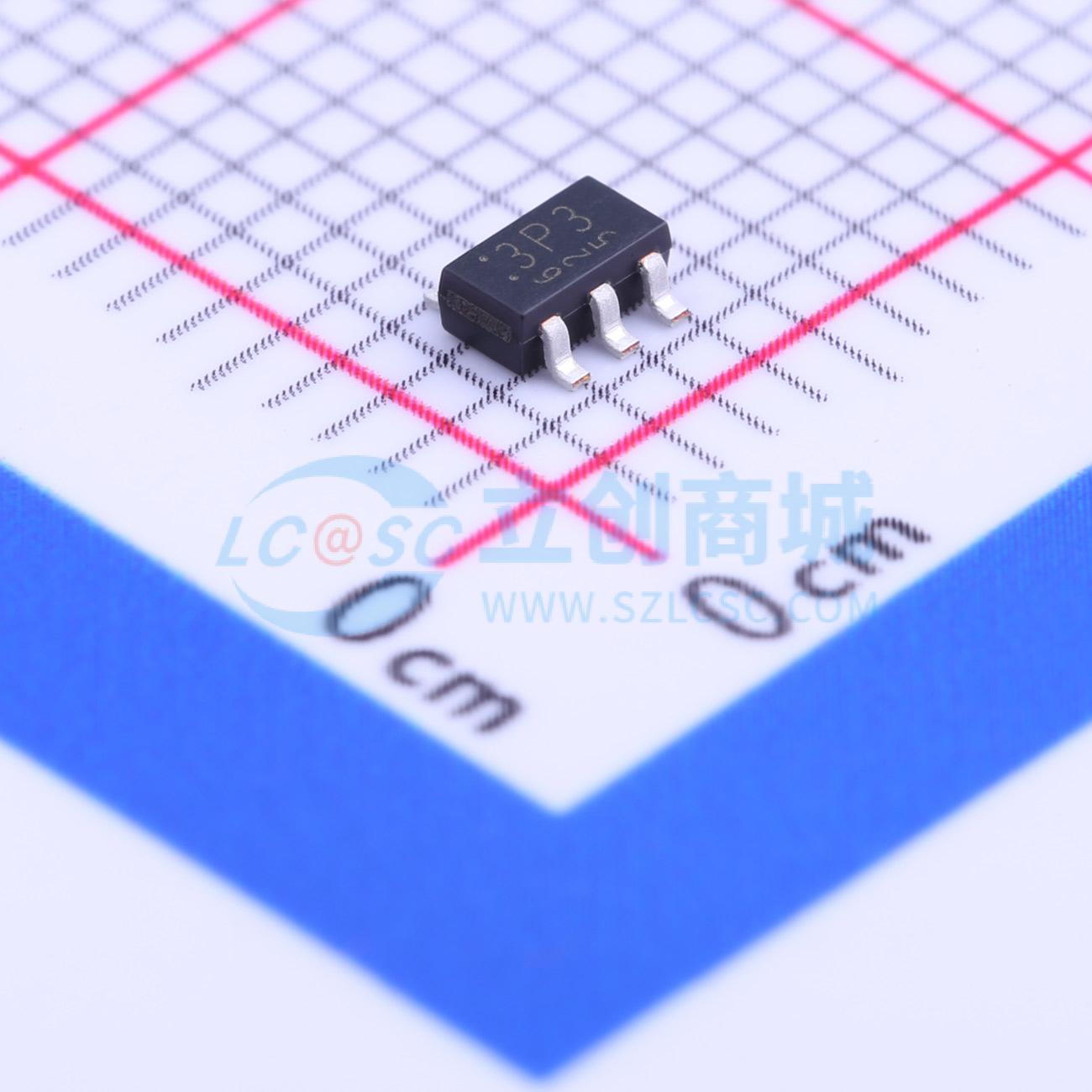

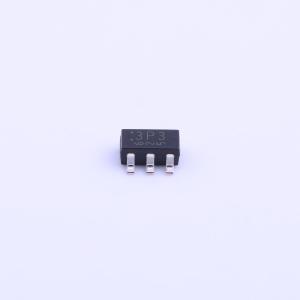

TCR3DF33,LM(CT

TCR3DF系列是带有开/关控制输入的CMOS通用单输出电压调节器，具有低压差、低输出噪声电压和低浪涌电流的特点。 这些电压调节器提供1.0 V至4.5 V之间的固定输出电压，能够驱动高达300 mA的电流。 它们具备过流保护、过温保护、浪涌电流保护电路和自动放电功能。 TCR3DF系列在输出电压为2.5 V、输出电流IOUT = 300 mA时，压差低至230 mV；在输出电压为2.5 V时，输出噪声电压低至38 μVrms；负载瞬态响应仅为ΔVOUT = ±85 mV（IOUT = 1 mA⇔300 mA，输出电容COUT = 1.0 μF）。 因此，TCR3DF系列适用于模拟和射频应用等对电源敏感的场合。

• 输出电压为2.5 V、输出电流IOUT = 300 mA时，低压差VIN - VOUT = 230 mV（典型值）
• 输出电压为1.8 V、输出电流IOUT = 300 mA时，VIN - VOUT = 290 mV（典型值）
• 输出电压为1.2 V、输出电流IOUT = 300 mA时，VIN - VOUT = 510 mV（典型值）
• 输出电压为2.5 V、输出电流IOUT = 10 mA、10 Hz ≤ f ≤ 100 kHz时，低输出噪声电压VNO = 38 μVrms（典型值）
• 快速负载瞬态响应（输出电流IOUT = 1 mA⇔300 mA、输出电容COUT = 1.0 μF时，ΔVOUT = ±85 mV（典型值））
• 高纹波抑制比（输出电压为2.5 V、输出电流IOUT = 10 mA、频率f = 1 kHz时，RR = 70 dB（典型值））
• 过流保护
• 过温保护
• 浪涌电流保护电路
• 自动放电功能
• 控制端与地之间下拉连接
• 可使用陶瓷电容（输入电容CIN = 1.0 μF，输出电容COUT = 1.0 μF）
• 通用封装SMV(SOT - 25) (SC - 74A)
