温馨提醒：图片仅供参考，商品以实物为准

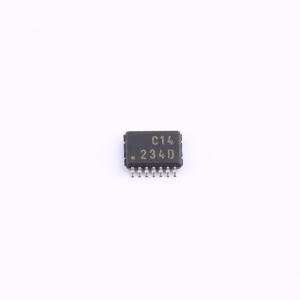

TC74VHC14FK(EL,K)
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC74VHC14是一款采用硅栅C²MOS技术制造的先进高速CMOS施密特反相器。它能实现与等效双极肖特基TTL类似的高速运行，同时保持CMOS的低功耗特性。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74VHC14FK(EL,K)
- 商品编号
- C146346

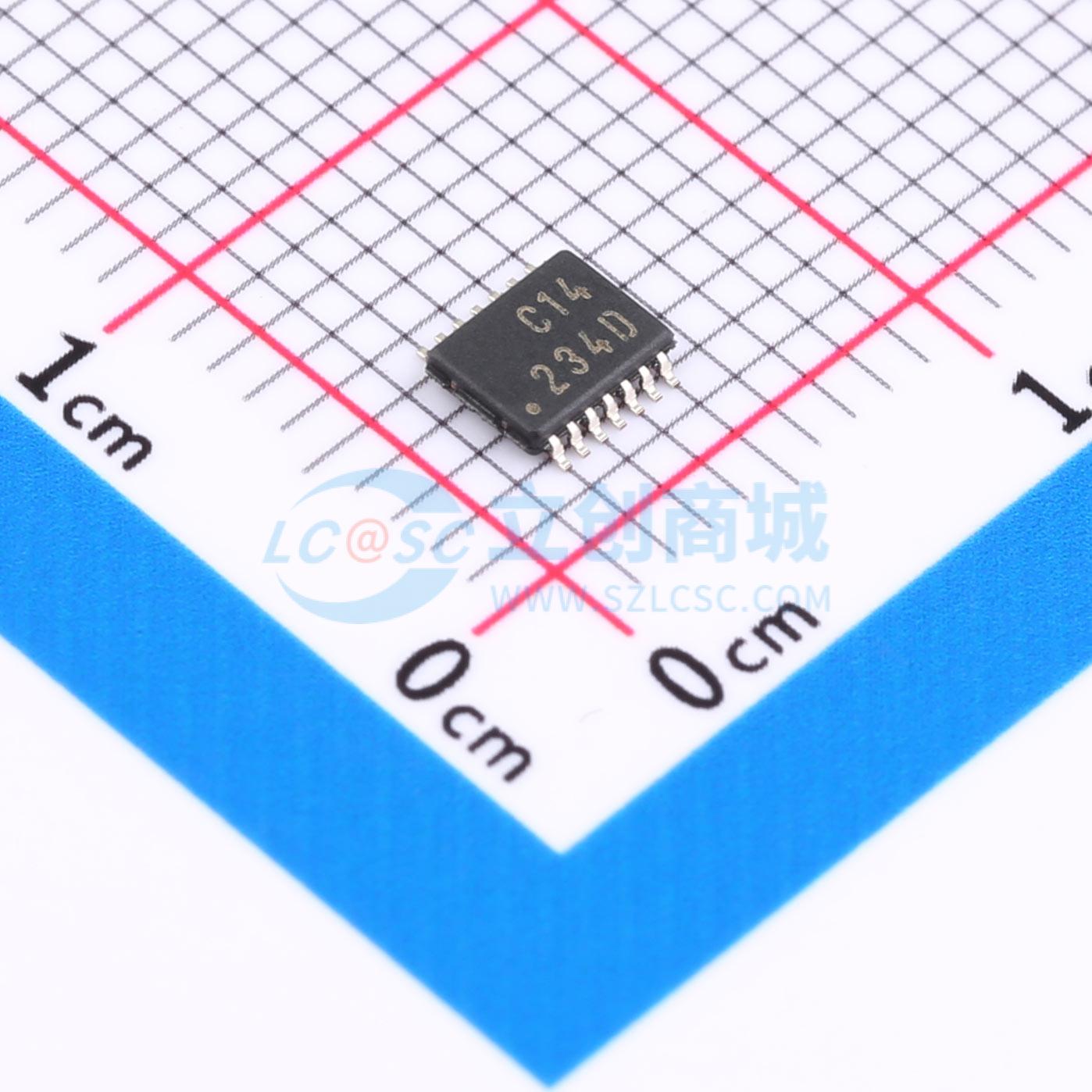

- 商品封装
- VSSOP-14-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | TC74VHC系列 |
商品概述
六路施密特反相器
TC74VHC14是一种采用硅栅C2MOS技术制造的高速CMOS施密特反相器。它实现了与等效双极肖特基TTL相似的高速操作，同时保持了CMOS低功耗特性。引脚配置和功能与TC74VHC04相同，但输入端具有迟滞特性，并且由于其施密特触发功能，TC74VHC14可以用作能够接收缓慢输入信号的线路接收器。
输入保护电路确保可以在输入引脚上施加0到5.5 V的电压，而不考虑电源电压。该设备可用于5 V至3 V系统的接口以及双电源系统，例如电池备份。此电路可防止因电源和输入电压不匹配而导致的设备损坏。
商品特性
- 高速：tpd=5.5 ns（典型值）在 VCC=5 V 时
- 低功耗：Icc=2 μA（最大值）在 Ta=25℃ 时
- 所有输入端提供掉电保护
- 平衡的传输延迟：tpLH ≃ tPHL
- 宽工作电压范围：VCC(opr)=2 V 至 5.5 V
- 低噪声：VOLP=0.8 V（最大值）
- 引脚和功能与 74ALS14 兼容
