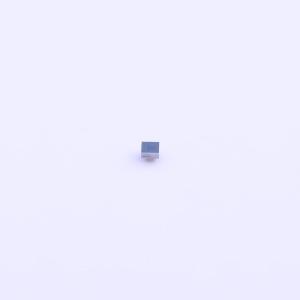

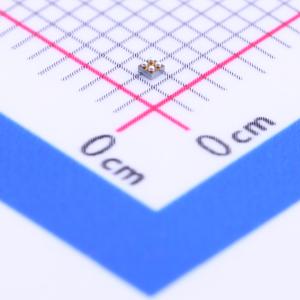

温馨提醒：图片仅供参考，商品以实物为准
TCK107AG,LF
采用超小型封装、带压摆率控制驱动器的1.0 A负载开关IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCK106AG、TCK107AG 和 TCK108AG 是用于通用电源管理的负载开关 IC，具备压摆率控制驱动器，具有低导通电阻和 1.1 至 5.5 V 的宽输入电压工作范围。在 5.0 V、-0.5 A 条件下，典型导通电阻仅为 34 mΩ，输出电流可达 1.0 A。TCK107AG 和 TCK108AG 具备输出自动放电功能
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TCK107AG,LF
- 商品编号
- C146305
- 商品封装
- WCSPD-4(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1A | |
| 工作电压 | 1.1V~5.5V | |
| 导通电阻 | 34mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TCK106AG、TCK107AG和TCK108AG是用于通用电源管理的负载开关IC，具备压摆率控制驱动器，特点是导通电阻低，输入电压工作范围宽，为1.1至5.5 V。在5.0 V、-0.5 A条件下，典型导通电阻仅为34 mΩ，输出电流可达1.0 A。TCK107AG和TCK108AG具备输出自动放电功能。这些器件采用0.4 mm间距的超小型封装WCSP4D（0.79 mm×0.79 mm，厚度：0.55 mm）。因此，这些器件非常适合需要高密度电路板组装的便携式应用，如手机。
商品特性
- 低导通电阻：在VIN = 5.0 V、-0.5 A时，RON = 34 mΩ（典型值）；在VIN = 3.3 V、-0.5 A时，RON = 42 mΩ（典型值）；在VIN = 1.8 V、-0.5 A时，RON = 71 mΩ（典型值）；在VIN = 1.2 V、-0.2 A时，RON = 139 mΩ（典型值）；在VIN = 1.1 V、-0.2 A时，RON = 176 mΩ（典型值）
- 低静态电流：在VIN = 5.5 V、0 mA时，|IQ| = 10 nA（典型值）
- 高输出电流：Iour = 1.0 A
- 宽输入电压工作范围：VIN = 1.1至5.5 V
- 内置压摆率控制驱动器
- 内置自动放电功能（TCK107AG和TCK108AG）
- 控制端与地之间为高电平有效和下拉连接（TCK106AG和TCK107AG）；低电平有效（TCK108AG）
- 超小型封装：WCSP4D（0.79 mm×0.79 mm，厚度：0.55 mm）
