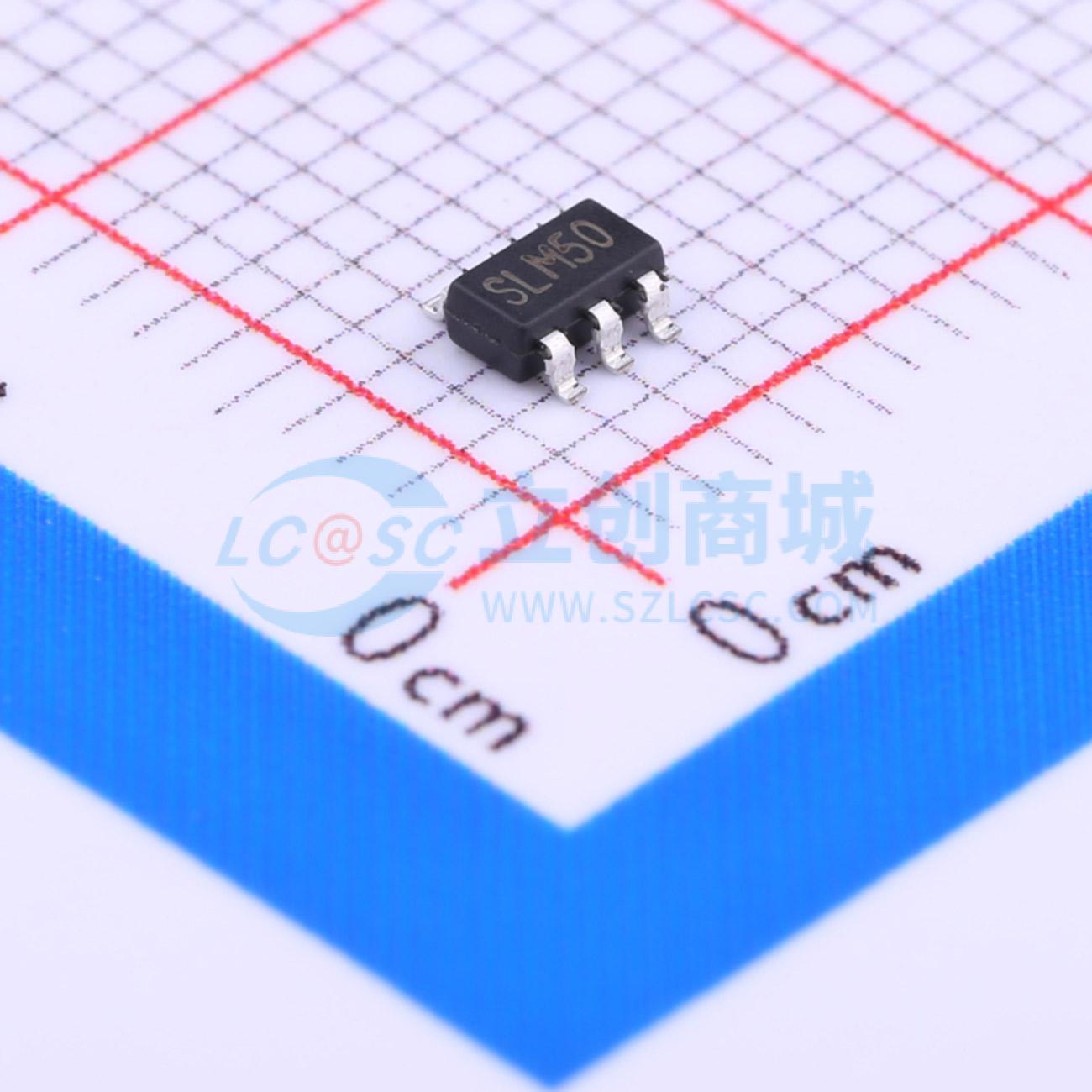

温馨提醒：图片仅供参考，商品以实物为准
SLM5000
升压型 2A 1.8V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLM5000是一款由基准电压电路、振荡电路、误差放大电路、相位补偿电路、时钟门锁式短路保护电路、PWM/PFM切换控制电路构成的CMOS升压型DC/DC控制器。适用于需要高效率、高输出电流的应用电路。
- 品牌名称
- 无锡松朗微
- 商品型号
- SLM5000
- 商品编号
- C130321
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 35uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
SSSSLLLLMMMM5555000000000000是一款由基准电压电路、振荡电路、误差放大电路、相位补偿电路、时钟闩锁式短路保护电路、PPPPWWWWMMMM/PPPPFFFFMMMM切换控制电路构成的CCCCMMMMOOOOSSSS升压型DDDDCCCC/DDDDCCCC控制器。 由于使用外接的低导通电阻的NNNN沟道功率MMMMOOOOSSSSFFFFEEEETTTT，因此适用于需要高效率、高输出电流的应用电路。SSSSLLLLMMMM5555000000000000可通过PPPPWWWWMMMM控制电路，将占空系数线性改变到90%为止，因此可对应高效率、输入输出电压差较大的电压条件；同时还具有PPPPWWWWMMMM/PPPPFFFFMMMM切换功能，在轻负载时将工作切换为PPPPFFFFMMMM控制电路，从而防止因IC的工作电流而导致的效率下降。 SSSSLLLLMMMM5555000000000000的输出电容器可使用陶瓷电容器。并且采用了小型的SSSSOOOOTTTT-22223333-6666封装，因此可适用于高密度安装。
商品特性
- 输入电压范围：1.8 V~5.5V
- 振荡频率：1.2MMHHzz
- 基准电压：0.6V±2.0%
- 软启动功能：10ms典型值
- 低消耗电流：静止时35μμAAAA典型值
- 占空系数：内置PPPPWWWWMMMM/PPPPFFFFMMMM切换控制电路，20%~90%
- 开/关控制功能：休眠时消耗电流1.0μμ (最大值)
- 外接元器件：电感器、二极管、电容器、晶体管可利用外部电容器设定短路保护延迟时间
- 时钟闩锁式短路保护电路
- UVLO(欠压锁定)功能
- 无铅、Sn 100%、无卤素
- 1.7VV典型值
应用领域
- MMMMPPPP3333播放器、数码音响播放器、移动电源
- 数码相机、GGGGPPPPSSSS、无绳收发机
- 其他携带设备
