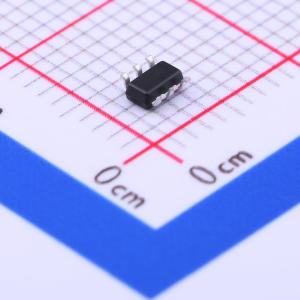

温馨提醒：图片仅供参考，商品以实物为准

AP2008TCER-ADJ

1MHz, 2A升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2008是一个恒定频率峰值电流模式的异步PWM升压转换器,需要一个外部肖特基二极管。在轻负载时,AP2008工作在轻负载模式。高效率:高达92%。静态电流为100uA,内部NMOS管导通电阻为200mΩ,保证在整个输出负载范围内高效率。2A开关限流峰值电流使得AP2008可以提供1A输出负载电流,非常适合于MID和移动电源。输入电压范围3V～25V。内部工作频率是设定在1.0MHz。采用6引脚的扁平SOT-23封装。
品牌名称: chipown(芯朋微电子)
商品型号: AP2008TCER-ADJ
商品编号: C130341
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

AP2008是一个恒定频率峰值电流模式的异步PWM升压转换器。需要一个外部肖特基二极管。在轻负载时，AP2008工作在轻负载模式。静态电流为100uA，内部NMOS管导通电阻为200mΩ，保证在整个输出负载范围内高效率。2A峰值电流使得AP2008可以提供1A输出负载电流，非常适应于MID和移动电源。输入电压范围3V~25V。内部工作频率是设定在1.0MHz。AP2008采用6引脚的扁平SOT - 23封装。

商品特性

宽输入电压范围3V~25V，最大输出电压达25V
高效率：高达92%
1.0MHz固定开关频率
2A开关限流
低导通电阻: 0.2Ω
精准参考电压: 0.6V
微型化外围元件
节约空间的SOT - 23 - 6L封装

应用领域

白光LED驱动
PCI或PCI - express插槽的网卡电源
MID和移动电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~25V
	输出电压	600mV~25V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
