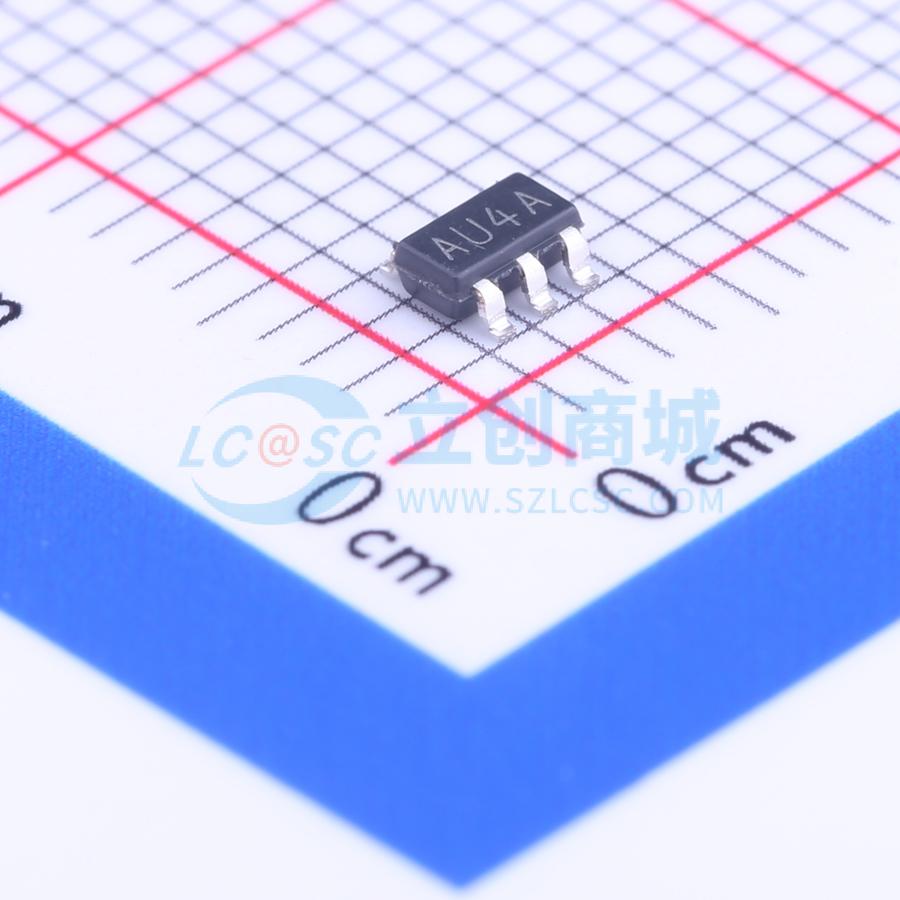

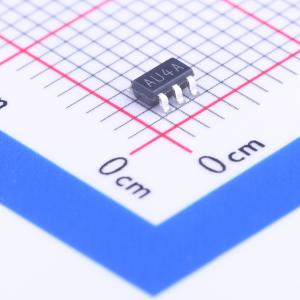

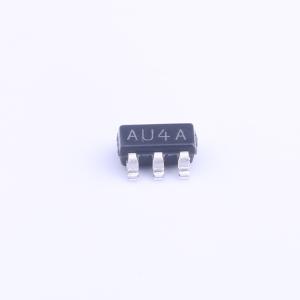

温馨提醒：图片仅供参考，商品以实物为准
LM7321MF/NOPB
电流及无限制容性负载运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM7321 单路、32V、20MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7321MF/NOPB
- 商品编号
- C128614
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 20MHz | |
| 输入偏置电流(Ib) | 1.2uA | |
| 输入失调电压(Vos) | 700uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 18V/us | |
| 输出电流 | 65mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 1.1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~32V | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 噪声密度(eN) | 15nV/√Hz@2kHz | |
| 输入失调电流(Ios) | 200nA |
商品概述
LM732xx 器件是具有宽工作电压和高输出电流的轨到轨输入输出放大器。LM732xx 系列效率高，每路运算放大器仅需 1 mA 电源电流，即可实现 18 V/μs 的压摆率和 20 MHz 的单位增益带宽。LM732xx 器件在 2.7 V、±5 V 和 ±15 V 工作时的性能均有完整的规格说明。 LM732xx 器件设计用于驱动无限制的容性负载而不产生振荡。所有 LM7321x 和 LM7322x 器件均使用现代自动测试设备在 -40°C、125°C 和 25°C 下进行测试。-40°C 至 125°C 的高性能、详细的规格参数和全面的测试使其适用于工业、汽车和通信应用。 大于轨到轨的输入共模电压范围，在这个宽电压范围内具有 50 dB 的共模抑制比，允许进行高端和低端检测。大多数器件参数对电源电压不敏感，这使得这些器件在电源电压可能变化的场合（如汽车电气系统和电池供电设备）更易于使用。这些放大器具有真正的轨到轨输出，在低失真（总谐波失真 + 噪声为 0.05%）的情况下，能以极小的裕量（300 mV）从任一电源轨提供可观的电流（15 mA）。 每个型号都有多种封装选项。两种型号的标准 SOIC 版本使现有设计的升级变得容易。LM7322x 提供节省空间的 8 引脚 VSSOP 封装。LM7321x 提供小型 SOT - 23 封装，便于将该器件靠近传感器放置，以获得更好的电路性能。
商品特性
- 宽电源电压范围：2.5 V 至 32 V
- 输出电流：+65 mA / -100 mA
- 增益带宽积：20 MHz
- 压摆率：18 V/μs
- 容性负载容限：无限制
- 输入共模电压：超出电源轨 0.3 V
- 输入电压噪声：15 nV/√Hz
- 输入电流噪声：1.3 pA/√Hz
- 每通道电源电流：1.1 mA
- 失真（总谐波失真 + 噪声）：-86 dB
- 温度范围：-40°C 至 125°C
- 在 2.7 V、±5 V、±15 V 下，于 -40°C、25°C 和 125°C 进行测试
- 符合 AEC - Q100 1 级标准的汽车级产品
应用领域
- 驱动 MOSFET 和功率晶体管
- 电容式接近传感器
- 驱动模拟光耦合器
- 低于地电位的高端检测
- 电流检测
- 光电二极管偏置
- 在锁相环中驱动变容二极管
- 宽电压范围电源
- 汽车内部电源
