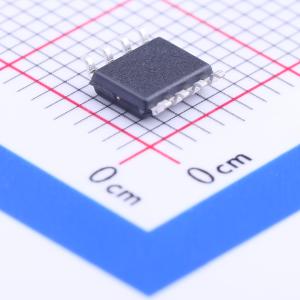

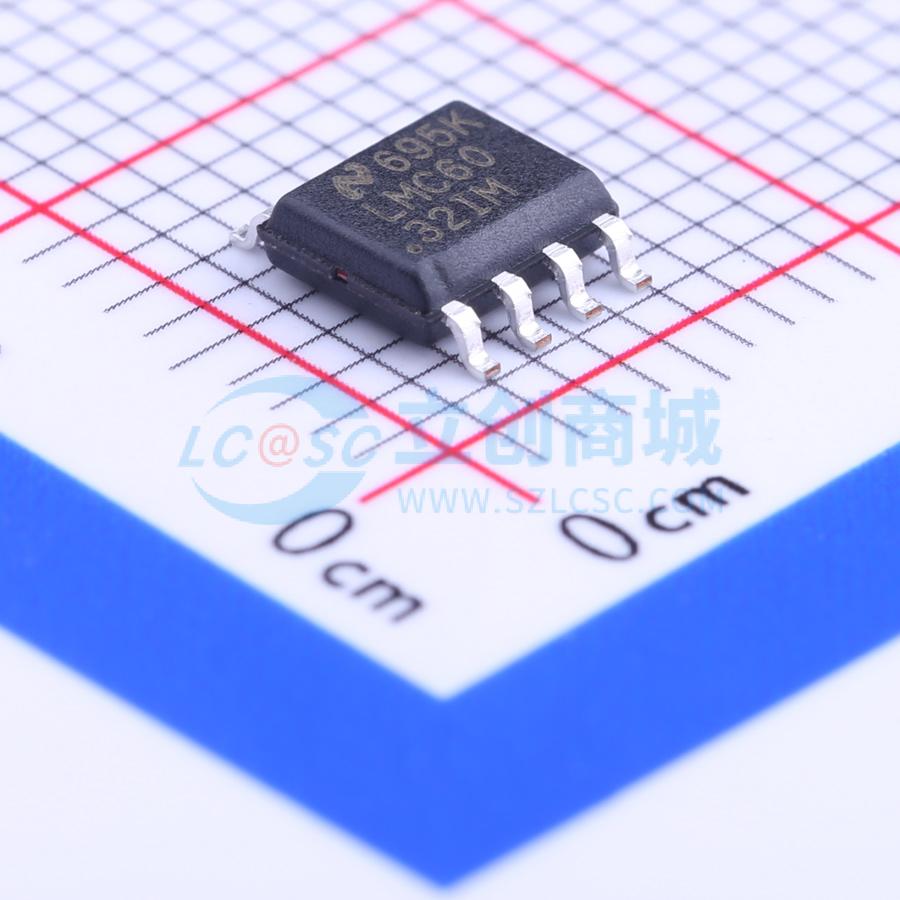

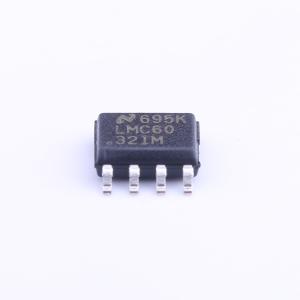

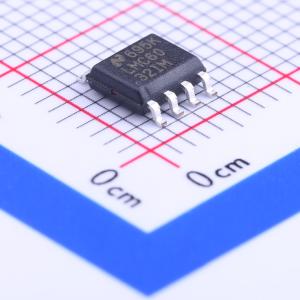

LMC6032IMX/NOPB
CMOS双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMC6032 工作电压低至 2V 的双通道、15.5V、1.4MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC6032IMX/NOPB
- 商品编号
- C128393
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1.4MHz | |
| 输入偏置电流(Ib) | 0.04pA | |
| 输入失调电压(Vos) | 1mV | |
| 共模抑制比(CMRR) | 83dB | |
| 压摆率(SR) | 1.1V/us | |
| 输出电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 2.3uV/℃ | |
| 静态电流(Iq) | 750uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.75V~15.5V | |
| 最大电源宽度(Vdd-Vss) | 15.5V | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.01pA |
商品概述
LMC6032是一款CMOS双运算放大器，可采用单电源或双电源供电。其性能特点包括输入共模范围可达地电位、低输入偏置电流，以及在实际负载（如≥1 kΩ和600 Ω）下的高电压增益。该芯片采用德州仪器（TI）先进的双多晶硅栅CMOS工艺制造。
商品特性
- 针对2 kΩ和600 Ω负载进行了规格定义
- 高电压增益：12 dB
- 低失调电压漂移：2.3 μV/°C
- 超低输入偏置电流：40 fA
- 输入共模范围包含V⁻
- 工作电源范围为+5V至±15V
- 每个放大器的静态电流（ISS）为400 μA；与V⁺无关
- 低失真：在10 kHz时为0.01%
- 压摆率：1.1 V/μs
- 性能优于TLC272
应用领域
- 高阻抗缓冲器或前置放大器
- 电流 - 电压转换器
- 长期积分器
- 采样保持电路
- 医疗仪器
