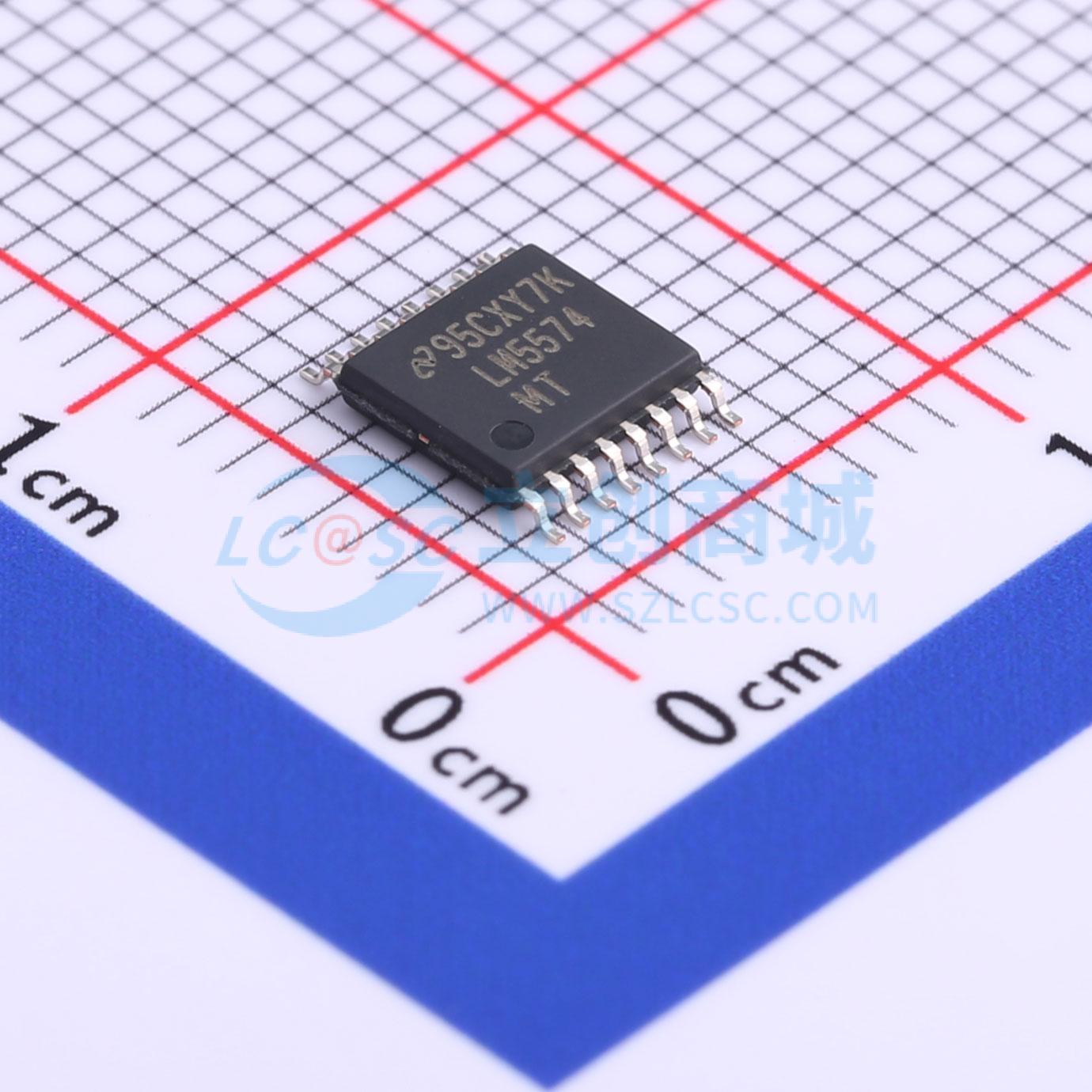

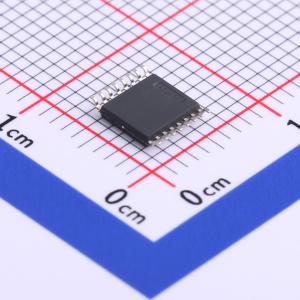

LM5574MTX/NOPB
75V、0.5A降压开关稳压器
SMT扩展库PCB免费打样
- 描述
- LM5574是一款易于使用的SIMPLE SWITCHER 75V、0.5A降压开关稳压器,具有宽输入电压范围（6V至75V）和集成的750mΩ N沟道MOSFET。该器件采用模拟电流模式架构,提供内在的线路调节、紧密的负载瞬态响应和易于环路补偿的特点。工作频率可在50kHz至500kHz之间调整,支持频率同步功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5574MTX/NOPB
- 商品编号
- C126789
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~75V | |
| 输出电压 | 1.225V~70V | |
| 输出电流 | 500mA | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5574是一款易于使用的SIMPLE SWITCHER降压稳压器，允许设计工程师使用最少的组件设计和优化一个坚固的电源。该稳压器的工作输入电压范围为6-75V，提供0.5A的连续输出电流，并集成了750mΩ的N沟道MOSFET。该稳压器采用模拟电流模式架构，提供了固有的线性调节、紧密的负载瞬态响应以及无需面对与电流模式稳压器相关的低占空比限制的环路补偿简易性。工作频率可在50kHz至500kHz之间调整，以优化尺寸和效率。为了减少电磁干扰（EMI），频率同步引脚允许LM(2)557x系列中的多个IC自同步或与外部时钟同步。LM5574通过逐周期电流限制、短路保护、热关断和远程关断确保了鲁棒性。采用TSSOP-16封装。LM5574由全套WEBENCH在线设计工具支持。
应用领域
- 汽车相关
- 工业
