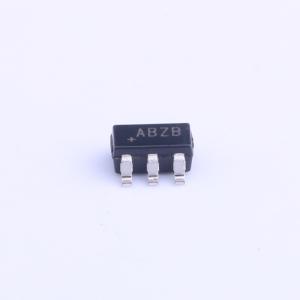

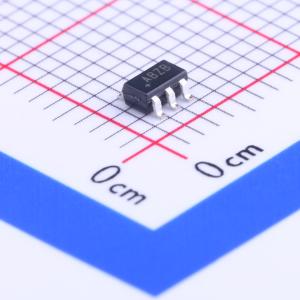

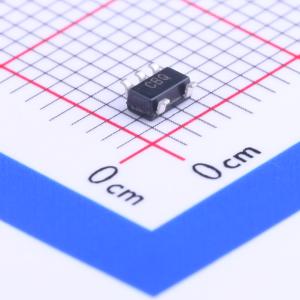

温馨提醒：图片仅供参考，商品以实物为准

MAX987EUK+T

高速、低功耗、低压、轨到轨输入输出比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速、微功耗、低电压、SOT23封装、满摆幅输入/输出比较器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX987EUK+T
商品编号: C117534
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

	属性	参数值
	输出模式	-
	轨到轨	轨到轨输入,轨到轨输出
	静态电流(Iq)	96uA
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.5V~5.5V
	双电源(Vee ~ Vcc)	1.25V~2.75V；-2.75V~-1.25V
	输入失调电流(Ios)	0.5pA

商品概述

MAX987/MAX988/MAX991/MAX992/MAX995/MAX996单/双/四通道微功耗比较器具备低电压工作以及轨到轨输入输出的特性。其工作电压范围为+2.5V至+5.5V，非常适合3V和5V系统。这些比较器也能在±1.25V至±2.75V的双电源下工作。每个比较器仅消耗48μA电流，同时传播延迟为120ns。输入偏置电流典型值为1.00A，输入失调电压典型值为0.5mV。内部迟滞特性确保即使输入信号变化缓慢，输出切换也能清晰干净。输出级的独特设计在切换时限制了电源电流浪涌，几乎消除了许多其他比较器常见的电源毛刺。MAX987/MAX991/MAX995具有推挽输出级，既能吸入电流也能输出电流。大型内部输出驱动器允许在负载高达8mA时实现轨到轨输出摆幅。MAX988/MAX992/MAX996具有漏极开路输出级，可将输出拉至高于Vcc至比VEE高6V（最大值）。这些漏极开路版本非常适合用于电平转换器和双极性至单端转换器。单通道的MAX987/MAX988采用微型5引脚SC70封装，而双通道的MAX991/MAX992采用超小型μMAX封装。

商品特性

120ns传播延迟
48μA静态电源电流
+2.5V至+5.5V单电源工作
共模输入电压范围超出电源轨250mV
推挽输出级可吸入和输出8mA电流（MAX987/MAX991/MAX995）
漏极开路输出电压可超出VCC（MAX988/MAX992/MAX996）
独特的输出级可降低输出切换电流，最大限度降低总体功耗
1MHz切换频率下电源电流为100μA
过驱动输入无相位反转
提供节省空间的封装：
- 5引脚SC70（MAX987/MAX988）
- 8引脚μMAX（MAX991/MAX992）

应用领域

便携式/电池供电系统
阈值检测器/鉴别器
移动通信
接地/电源检测
过零检测器
红外接收器
窗口比较器
数字线路接收器
电平转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	5mV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	210ns
	滞后电压(Vhys)	2.5mV
	共模抑制比(CMRR)	80dB
	输出类型	推挽
