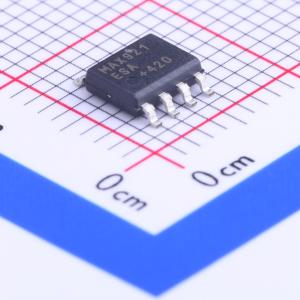

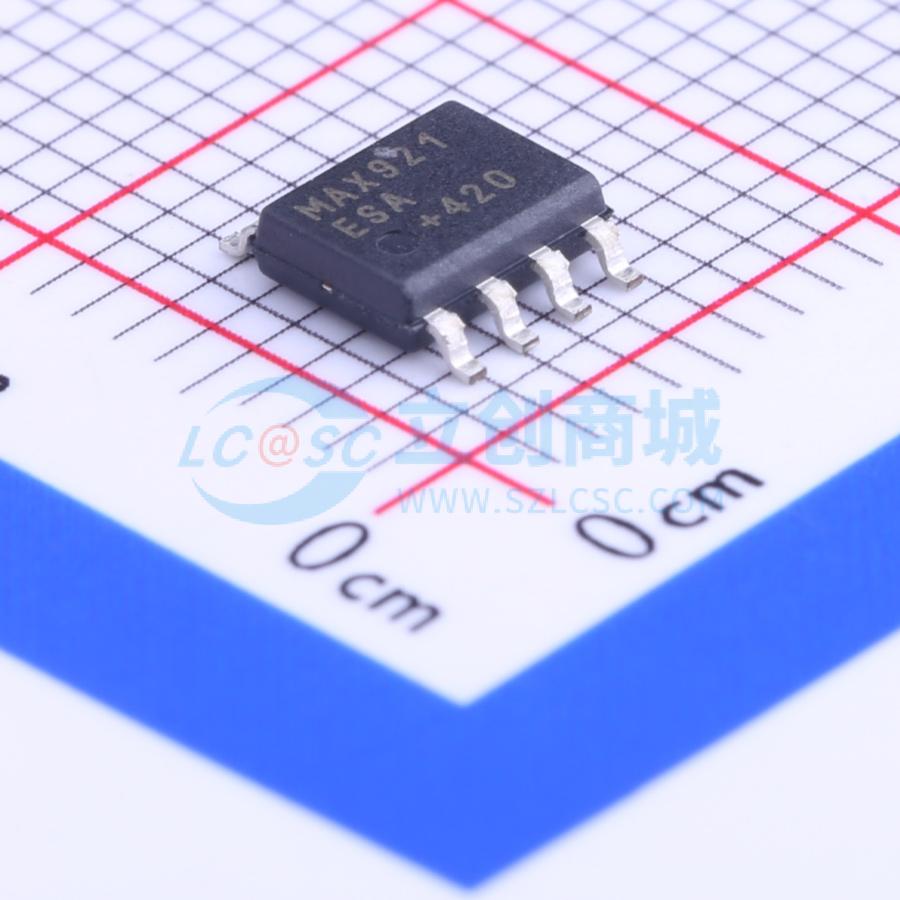

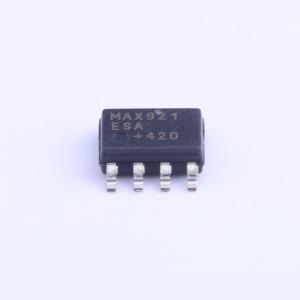

MAX921ESA+T
超低功耗、单/双电源比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单、双和四通道微功率、低电压比较器，具有极低的功耗。工作温度范围内的电源电流小于4μA，包括一个内部1.182V ±1%的电压基准、可编程迟滞和可吸收及提供电流的TTL/CMOS输出。适用于3V或5V单电源应用，可在单+2.5V至+11V电源（或±1.25V至±5V双电源）下工作，每个比较器的输入电压范围从负电源轨到正电源的1.3V以内。独特的输出级可连续提供高达40mA的电流，通过消除比较器改变逻辑状态时常见的电源毛刺，最大限度地减少寄生反馈，使其更易于使用。单通道和双通道型号提供了一种独特而简单的方法，无需反馈和复杂的方程，只需使用HYST引脚和两个电阻即可添加迟滞。
- 商品型号
- MAX921ESA+T
- 商品编号
- C117533
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 10uV | |
| 输入偏置电流(Ib) | 40nA | |
| 传播延迟(tpd) | 12us | |
| 滞后电压(Vhys) | 50mV | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS；TTL | |
| 静态电流(Iq) | 2.5uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 11V | |
| 单电源 | 2.5V~11V | |
| 双电源(Vee ~ Vcc) | 1.25V~5.5V；-5.5V~-1.25V | |
| 响应时间(tr) | 12us |
商品特性
- 最低功耗
- 小于4μA的电源电流（MAX921/MAX922）
- 内部1.182V ±1%电压基准
- 可编程迟滞
- TTL/CMOS输出，可吸收和提供电流
- 工作于单+2.5V至+11V电源（或±1.25V至±5V双电源）
- 每个比较器的输入电压范围从负电源轨到正电源的1.3V以内
- 独特的输出级可连续提供高达40mA的电流
- 消除比较器逻辑状态改变时常见的电源毛刺，最小化寄生反馈
- 单MAX921和双MAX923提供了一种无需反馈和复杂方程即可添加迟滞的独特而简单的方法
应用领域
- 电池供电系统
- 阈值检测器
- 窗口比较器
- 振荡器电路
