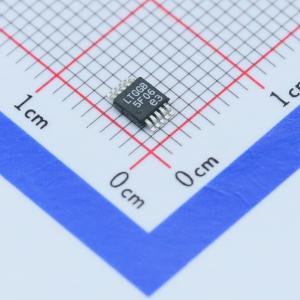

温馨提醒：图片仅供参考，商品以实物为准

LT3973EMSE-3.3#PBF

42V输入、750mA输出、超低静态电流降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 2.5μA 静态电流和集成型二极管的 42V、750mA 降压型稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3973EMSE-3.3#PBF
商品编号: C107926
商品封装: MSOP-10-EP
包装方式: 管装
商品毛重: 0.087克(g)

商品参数

商品概述

±√P3973是一款可调频率的单片降压开关稳压器，可接受高达42V的宽输入电压范围，且仅消耗2.5µA的静态电流。芯片上集成了一个高效开关，以及续流二极管、升压二极管和必要的振荡器、控制与逻辑电路。低纹波突发模式（Burst Mode）操作可在低输出电流时保持高效率，同时在典型应用中使输出纹波低于10mV。当输入电压降至编程输出电压以下时（如汽车冷启动期间），可维持最低530mV的压差。采用电流模式拓扑，以实现快速瞬态响应和良好的环路稳定性。续流二极管电流限制功能可防止输出短路和过压情况，热关断功能则提供额外的故障保护。具备精确的可编程欠压锁定功能，关机电流低至0.75µA。当VOUT达到编程输出电压的90%时，电源正常标志发出信号。LT3973采用小型、散热增强型10引脚MSOP和3mm×3mm DFN封装。

商品特性

超低静态电流
在12VIN至3.3VOUT时，IO为2.5µA
低纹波突发模式（Burst Mode®）操作，输出纹波 < 10mVP - P
宽输入电压范围：工作电压4.2V至42V
可调开关频率：200kHz至2.2MHz
集成升压和续流二极管
750mA输出电流
出色的启动和压差性能
固定输出电压：3.3V、5V
在12VIN时，IO为1.9µA
精确的可编程欠压锁定
低关机电流：IQ = 0.75µA
内部续流二极管电流限制
电源正常标志
热关断
小型、散热增强型10引脚MSOP和(3mm×3mm) DFN封装

应用领域

汽车电池稳压
便携式产品电源
工业电源
栅极驱动偏置

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~42V
	输出电压	3.3V
	输出电流	750mA
	开关频率	2.15MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5uA
	开关管(内置/外置)	内置
	输出类型	固定
