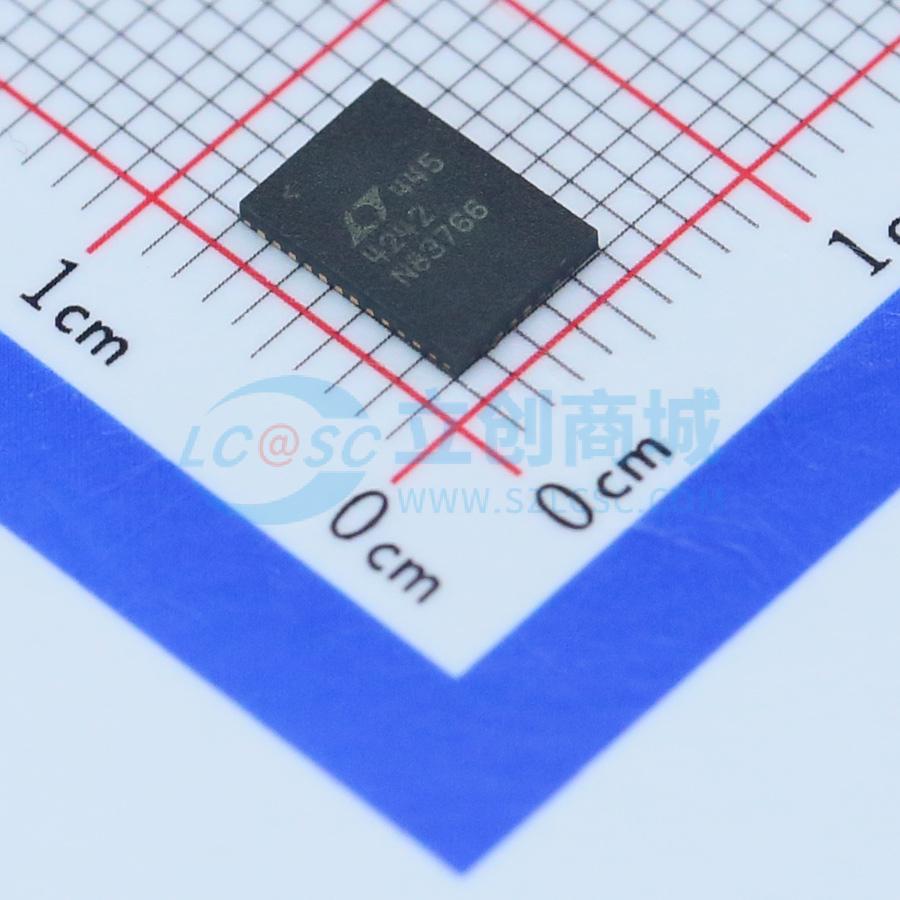

温馨提醒：图片仅供参考，商品以实物为准
LTC4242IUHF#PBF
用于PCI Express 的 双插槽热插拨控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4242IUHF#PBF
- 商品编号
- C107946
- 商品封装
- QFN-38-EP(7x5)
- 包装方式
- 管装
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | - | |
| 通道数 | 2 | |
| 阈值电压 | 50mV | |
| 触发电流 | - | |
| 工作电压 | 2.7V~6V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 9uA | |
| 灌电流(IOL) | - | |
| 导通电阻(RDS(on)) | 400mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 功能特性 | 热保护；过流保护；欠压锁定；短路保护 |
商品概述
LTC4242热插拨（HotSwap）控制器允许对PCIExpress背板进行电路板的安全插拨（针对两个独立插槽）。外部N沟道晶体管负责控制12V和3.3V电源，而集成开关则用于控制3.3V辅助电源。12V和3.3V电源均能够调整上电斜率。双级电路断路器和快速有源限流电路可保护所有电源免遭过流故障的损坏。 布设在VCC引脚的电源滤波器使LTC4242能够承受电源瞬变。EN输入负责检测PCI Express插槽中是否有板卡插入。FAULT和AUXFAULT输出分别用于在主电源和辅助电源上出现过流时向系统发出警示信号。PGOOD和AUXPGOOD输出则负责指示正确的主电源和辅助电源输出。
商品特性
- 允许电路板在带电的PCI Express背板上安全地插拨
- 可控制两个独立的PCI Express插槽
- 主电源和辅助电源的独立控制
- 为12V电源输入引脚提供了20V的额定电压保护
- 集成0.25A AUX开关
- 不超过1μs的故障限
- 强制接通测试模式
- 可调电源电压加电斜率
- N沟道MOSFET的高压侧驱动器
- 热停机保护
- 采用38引脚QFN和36引脚SSOP封装
应用领域
- 基于PCI Express的PC和服务器
- 面向三路电源系统的热插拨应用
