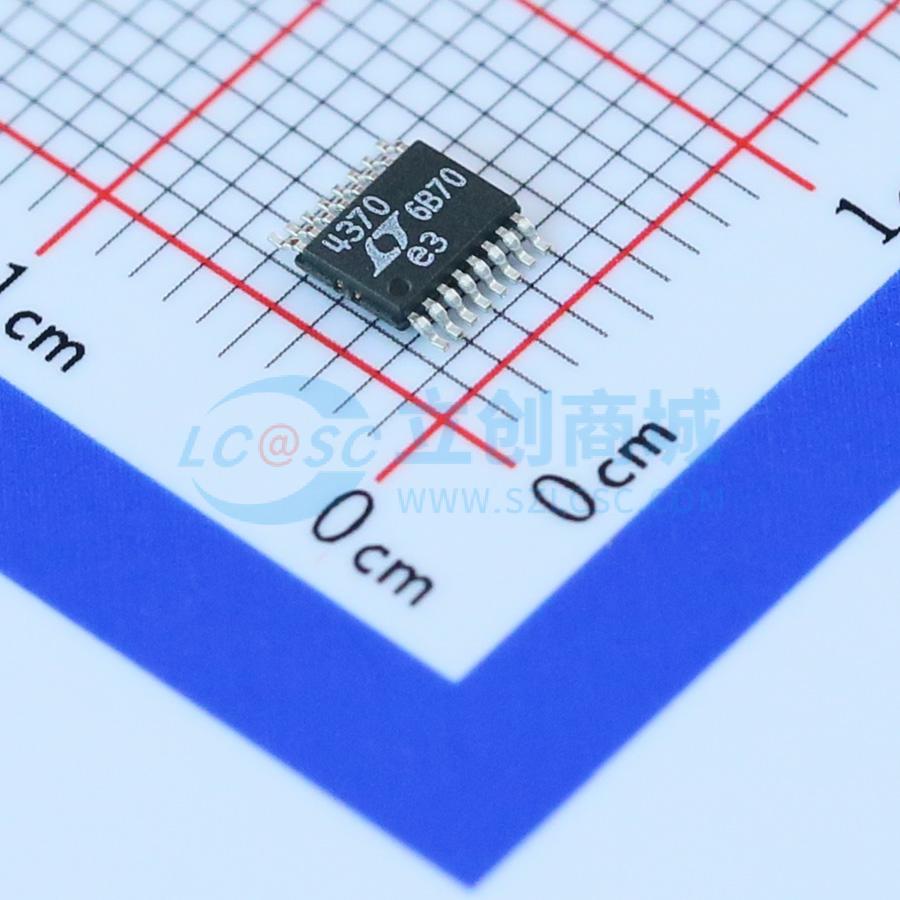

LTC4370IMS#PBF

双电源二极管或电流平衡控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该产品是一个双电源电流共享控制器，集成了MOSFET理想二极管。在启动和故障条件下，二极管可阻止反向和直通电流。通过调整其正向电压，可在电源之间共享负载电流。与其他共享方法不同，既不需要共享总线，也不需要电源上的微调引脚
品牌名称: ADI(亚德诺)
商品型号: LTC4370IMS#PBF
商品编号: C107966
商品封装: MSOP-16
包装方式: 管装
商品毛重: 1.35克(g)

商品参数

商品概述

LTC4370是一款双电源均流控制器，集成了MOSFET理想二极管。这些二极管可在启动和故障情况下阻断反向电流和直通电流。通过调节其正向电压，可实现电源之间的负载电流共享。与其他均流方法不同，该控制器既不需要均流总线，也不需要对电源进行微调引脚设置。可通过一个电阻设置MOSFET的最大压降。快速的栅极导通可减少电源切换期间的负载电压降。若输入电源出现故障或短路，快速关断功能可将反向电流瞬变降至最低。该控制器可在2.9V至18V的电源电压下工作。对于较低的轨电压，需要在VCC引脚提供外部电源。使能输入可用于关断MOSFET，并使控制器进入低电流状态。状态输出可指示MOSFET的导通或关断状态。可禁用负载共享功能，将LTC4370转变为双理想二极管控制器。

商品特性

在两个电源之间实现负载共享
无需对输入电源进行主动控制
无需均流总线
阻断反向电流
启动或故障期间无直通电流
0V至18V高端操作
使能输入
MOSFET导通状态输出
双理想二极管模式
16引脚DFN（4mm×3mm）和MSOP封装

应用领域

冗余电源
高可用性系统和服务器
电信和网络基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	2.9V~18V
	FET类型	外置FET
	通道数	2
	栅极驱动电压	12V

	属性	参数值
	工作温度	-40℃~+85℃
	拉电流(IOH)	1.4A
	灌电流(IOL)	1.4A
	功能特性	带使能；反向电流阻断
