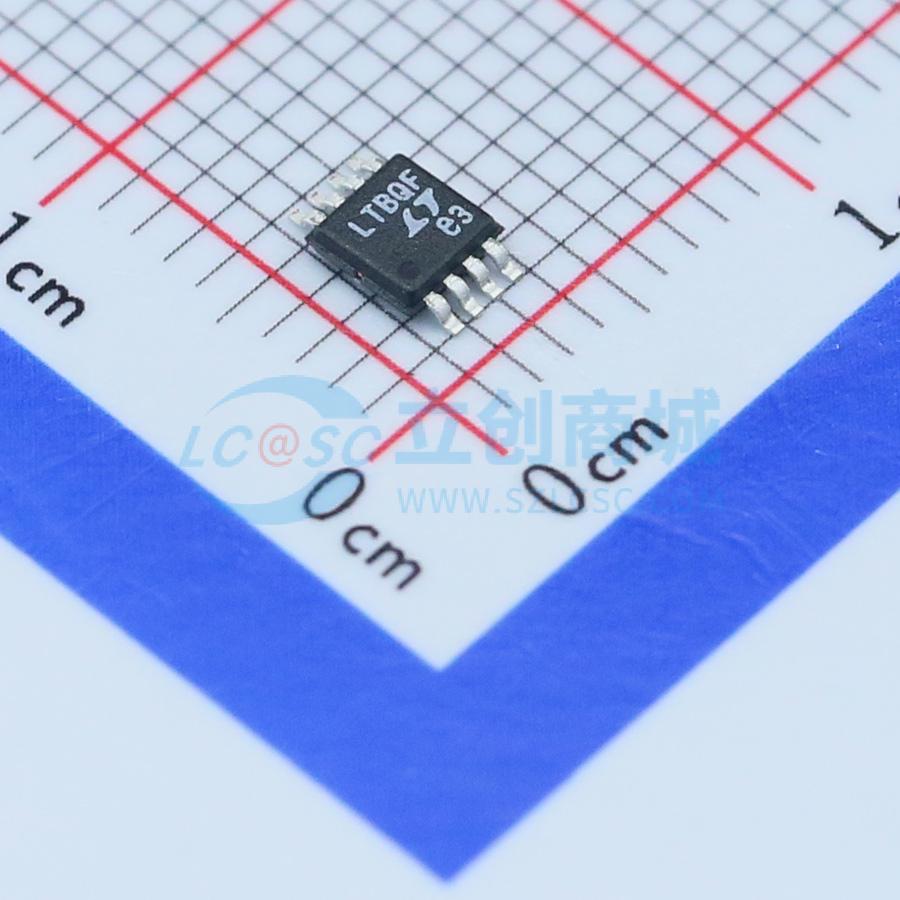

LTC4414EMS8#PBF

控制一个外部P沟道MOSFET，以造就一种用于电源切换的近理想型二极管功能。这实现了多个电源的高效“或”操作，旨在延长电池的使用寿命和减少自发热。当导通时，MOSFET两端的压降通常为20mV。对于那些采用了一个交流适配器或其他辅助电源的应用，当辅助电源接入时，负载将自动地与电池断接。可通过两个或更多LTC4414的互连来实现多个电池之间的切换或由单个充电器来对多个电池进行充电。 宽电源工作范围支持采用1至8节串联锂离子电池来提供工作电源。低静态电流（典型值为30μA），与负载电流无关。栅极驱动器包括一个用于MOSFET保护的内部电压箱位。 当检测到一个辅助电源时，可采用STAT引脚来使能一个辅助P沟道MOSFET电源开关。该引脚还可被用于在接入了一个辅助电源时向微控制器发出指示信号。控制(CTL)输入使得用户能够强制关断主MOSFET并将STAT引脚置于低电平。 采用扁平8引脚MSOP封装。

• 专为驱动大QG PFET而设计
• 电源“或”二极管的非常低损耗型替代方案
• 3.5V至36V AC/DC适配器电压范围
• 极少的外部元件
• DC电源之间的自动切换
• 低静态电流：30μA
• 3V至36V电池电压范围
• 电池反向保护
• MOSFET栅极保护箱位
• 手动控制输入
• 节省空间的8引脚MSOP封装

• 高电流电源通路开关
• 工业和汽车应用
• 不间断电源
• 逻辑控制型电源开关
• 后备电池系统
• 具有后备电池的应急系统
