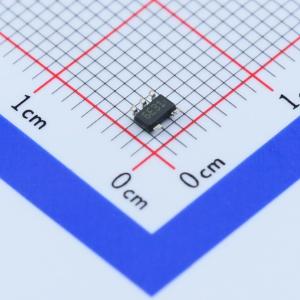

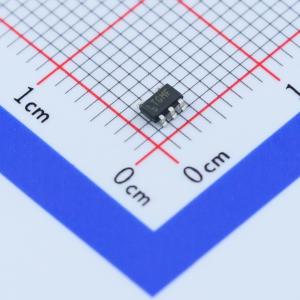

温馨提醒：图片仅供参考，商品以实物为准

LT8301ES5#PBF

42Vin微功率无光耦隔离反激式转换器，带65V/1.2A开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 通过直接从初级侧反激波形采样隔离输出电压，无需第三绕组或光隔离器进行调节。输出电压由单个外部电阻编程。内部补偿和软启动进一步减少了外部元件数量。边界模式操作提供了一个小型磁性解决方案，具有出色的负载调节能力。低纹波突发模式操作在轻载时保持高效率，同时最小化输出电压纹波。一个1.2A、65V的DMOS功率开关与所有高压电路和控制逻辑集成在一个5引脚ThinSOT封装中。可在2.7V至42V的输入电压范围内工作，可提供高达6W的隔离输出功率。高度集成以及边界和低纹波突发模式的使用，为隔离电源传输提供了一个易于使用、元件数量少且高效的应用解决方案。
品牌名称: ADI(亚德诺)
商品型号: LT8301ES5#PBF
商品编号: C107990
商品封装: TSOT-23-5
包装方式: 管装
商品毛重: 0.09克(g)

商品参数

商品概述

LT8301是一款微功耗隔离反激式转换器。通过直接从初级侧反激波形采样隔离输出电压，该器件无需第三绕组或光隔离器即可实现稳压。输出电压通过单个外部电阻进行编程。内部补偿和软启动功能进一步减少了外部元件数量。边界模式操作提供了一种小型磁性解决方案，具有出色的负载调整率。低纹波突发模式操作在轻载时保持高效率，同时将输出电压纹波降至最低。一个1.2A、65V的DMOS功率开关与所有高压电路和控制逻辑集成在一个5引脚ThinSOT封装中。 LT8301的输入电压范围为2.7V至42V，可提供高达6W的隔离输出功率。高度集成以及采用边界模式和低纹波突发模式，为隔离电源传输提供了一种易于使用、元件数量少且高效的应用解决方案。

商品特性

2.7V至42V输入电压范围
1.2A、65V内部DMOS功率开关
低静态电流：睡眠模式下为100µA，工作模式下为350µA
重载时采用边界模式操作
轻载时采用低纹波突发模式操作
最小负载 < 满载输出的0.5%（典型值）
单外部电阻设置VOUT
稳压无需变压器第三绕组或光隔离器
精确的EN/UVLO阈值和迟滞
内部补偿和软启动
输出短路保护
5引脚TSOT - 23封装

应用领域

隔离式电信、汽车、工业、医疗电源
隔离式辅助/备用电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	2.7V~42V
	晶体管耐压	65V
	拓扑结构	反激式

	属性	参数值
	特性	短路保护(SCP)
	工作温度	-40℃~+125℃
	工作模式	DCM；BCM
	反馈方式	原边反馈
