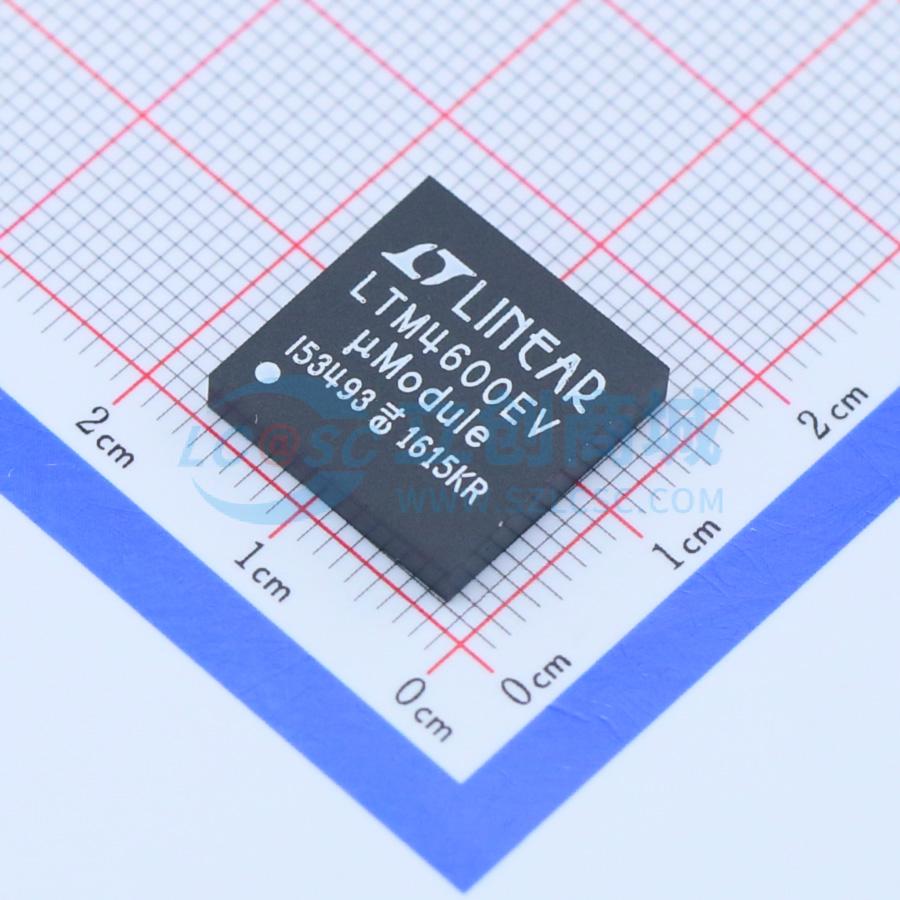

LTM4600EV#PBF

10A 高效率 DC/DC uModule

描述: 10A 高效率 DC/DC μModule
品牌名称: ADI(亚德诺)
商品型号: LTM4600EV#PBF
商品编号: C108004
商品封装: LGA-104(15x15)
包装方式: 袋装
商品毛重: 3.2克(g)

商品参数

商品概述

LTM4600是一款完整的10A DC/DC降压电源。该封装内包含开关控制器、功率FET、电感器和所有支持组件。LTM4600的输入电压范围为4.5V至20V，输出电压范围为0.6V至5V，可通过单个电阻设置。这种高效设计可提供10A连续电流（14A峰值），无需散热片或气流即可满足功率规格要求。完成设计仅需大容量输入和输出电容器。薄型封装（2.82mm）可利用PCB底部未使用的空间，实现高密度负载点调节。高开关频率和自适应导通时间电流模式架构可实现对线路和负载变化的极快瞬态响应，同时不影响稳定性。故障保护功能包括集成过压和短路保护，以及可禁用的关断定时器。内置软启动定时器可通过一个小电容进行调节。

商品特性

完整的开关模式电源
宽输入电压范围：4.5V至20V
10A直流、14A峰值输出电流
两个µModule DC/DC转换器并联可实现20A输出电流
0.61至5V输出电压
1.5%输出电压调节率
超快瞬态响应
电流模式控制
符合RoHS标准的封装
效率高达92%
可编程软启动
输出过压保护
可选短路关断定时器
小尺寸、薄型（15mmx15mmx2.82mm）表面贴装LGA封装

应用领域

电信和网络设备
服务器
工业设备
负载点调节

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(119个/袋，最小起订量 1071 个)

个

起订量：1071 个119个/袋

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	4.5V~20V

	属性	参数值
	输出电压(Vout)	600mV~5V
	输出电流(最大值)	10A
	转换效率	92%
