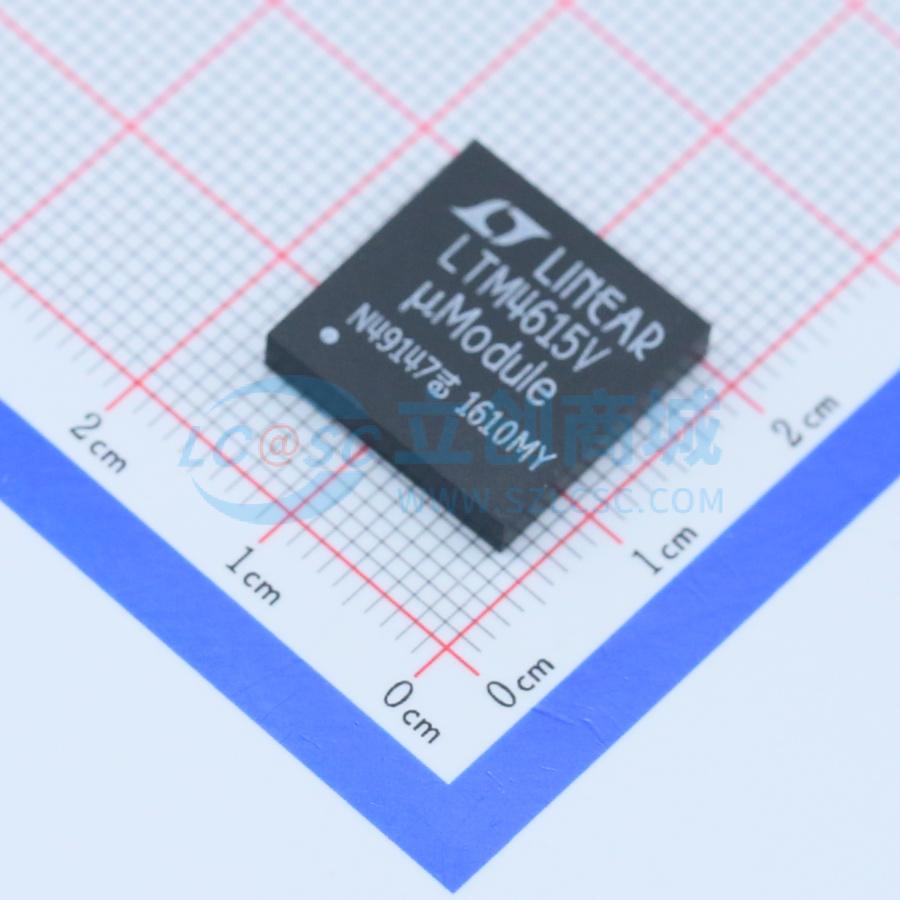

LTM4615EV#PBF
三路输出、低电压 DC/DC uModule 稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三路输出、低电压 DC/DC μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4615EV#PBF
- 商品编号
- C108012
- 商品封装
- LGA-144(15x15)
- 包装方式
- 托盘
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 2.375V~5.5V | |
| 转换效率 | 95% | |
| 输出电压(Vout) | 800mV~5V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 4A | |
| 静态电流 | 7uA |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 12mVp-p | |
| 开关频率 | 1.25MHz | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 15mm | |
| 宽度 | 15mm | |
| 高度 | 2.82mm | |
| 功能特性 | 可编程软启动；上电时序控制；欠压保护；过压保护；过流保护；短路保护；可编程输出电压；过热保护 |
商品概述
LTM4615 是一款具有一個額外 1.5A VLDO (非常低壓差)線性穩壓器的完整 4A 雙通道開關穩壓器。VIN1、VIN2 端子提供電源輸入，PGOOD1、PGOOD2 端子用於指示輸出電壓是否處於正常範圍內。COMP1、COMP2 端子為補償端子，RUN/SS1、RUN/SS2 端子控制穩壓器的啟動和軟啟動功能。VFB1、VFB2 端子用於反饋電壓檢測，TRACK1、TRACK2 端子提供輸出電壓追蹤功能。SW 端子為開關節點，VOUT 端子為穩壓器的輸出端。LDO_IN 端子為 VLDO 的輸入電源，PGOOD3 端子指示 VLDO 的狀態，EN3 端子用於使能控制。VLDO 的輸出端為 LDO_OUT。
