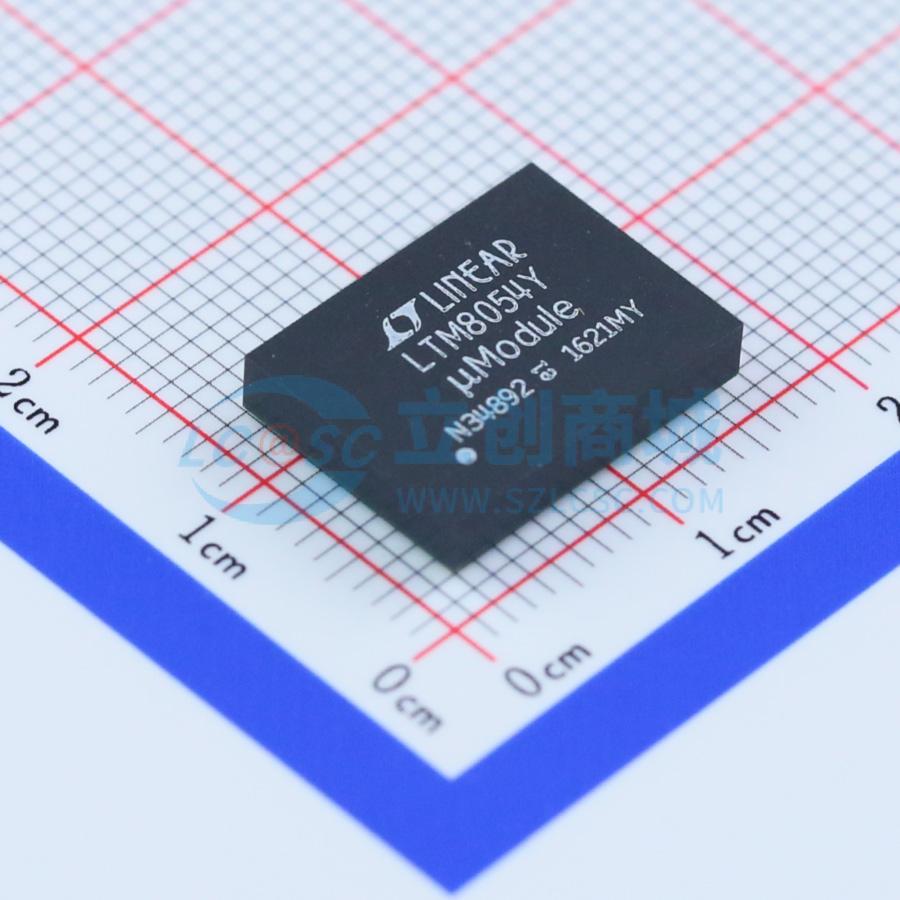

LTM8054EY#PBF

36VIN、5.4A 降压-升压型 uModule 稳压器

描述: 36VIN、5.4A 降压-升压型 μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM8054EY#PBF
商品编号: C108033

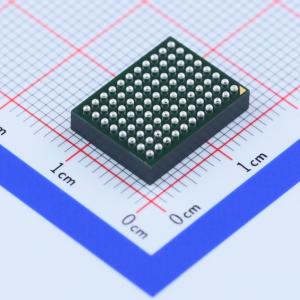

商品封装: BGA-88(11.2x15)
包装方式: 袋装
商品毛重: 3.2克(g)

商品参数

商品概述

LTM8054是一款输入电压达36V的降压-升压型μModule（微型模块）稳压器。该封装内包含开关控制器、功率开关、电感器和支持组件。完成设计仅需一个用于设置开关频率的电阻、一个用于设置输出电压的电阻分压器以及输入和输出电容器。只需几个组件即可实现输入和输出平均电流调节等其他功能。LTM8054的输入电压范围为5V至36V，可调节1.2V至36V之间的输出电压。SYNC输入和CLKOUT输出便于同步。 LTM8054采用紧凑型塑封球栅阵列（BGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8054符合RoHS标准。

商品特性

完整的降压-升压开关模式电源
宽输入电压范围：5V至36V
宽输出电压范围：1.2V至36V
输入电压（VIN）可大于、等于或小于输出电压（VOUT）
从输入电压提供12V/1.8A输出
从12V输入电压提供12V/3.4A输出
从24V输入电压提供12V/5.4A输出
效率高达94%
可调节输入和输出平均电流限制
输入和输出电流监测器
可并联以增加输出电流
可选开关频率：100kHz至800kHz
200kHz至700kHz同步
11.25mmx15mmx3.42mm 8GA封装

应用领域

高功率电池供电设备
工业控制
太阳能供电电压调节器
太阳能供电电池充电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	类型	塑封型
	功能类型	升降压型
	输出通道数	1
	工作电压(Vin)	5V~36V
	转换效率	94%
	输出电压(Vout)	1.2V~36V

	属性	参数值
	输出电流(最大值)	5.4A
	静态电流	8mA；45mA；180nA
	开关频率	100kHz；800kHz
	工作温度	-40℃~+125℃
	长度	15mm
	宽度	11.25mm
	高度	3.42mm
