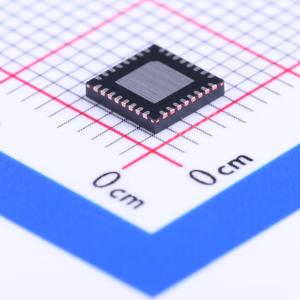

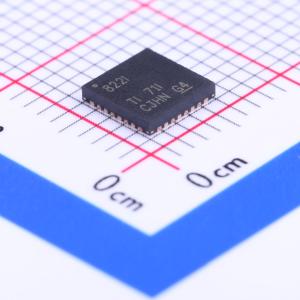

DP83822IRHBT

DP83822低功耗耐用型10/100Mbps以太网物理层收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DP83822是一款低功耗单端口10/100Mbps以太网PHY，支持通过标准双绞线电缆发送和接收数据或连接到外部光纤收发器所需的所有物理层功能。
品牌名称: TI(德州仪器)
商品型号: DP83822IRHBT
商品编号: C108059
商品封装: HVQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.154克(g)

商品参数

商品概述

DP83822是一款低功耗单端口10/100Mbps以太网PHY。它提供通过标准双绞线电缆发送和接收数据或者连接到外部光纤收发器所需的所有物理层功能。此外，DP83822还可通过标准MII、RMII或RGMII接口灵活地连接到MAC上。为了便于使用，DP83822提供了集成电缆诊断工具、内置自检和环回功能。它能够凭借自身的快速下行链路时序和强制模式下的自动MDIX功能支持多条工业总线。 DP83822提供了一种创新型可靠方案来降低功耗，具体将通过EEE、WoL和其他可编程节能模式来实现。 DP83822是一个功能丰富的引脚到引脚可升级的选项，适用于TLK105、TLK106、TLK105L和TLK106L 10/100 Mbps以太网PHY。

商品特性

符合IEEE 802.3u标准：100BASE - FX、100BASE - TX和10BASE - Te
MII / RMII / RGMII MAC接口
低功耗单电源选项：1.8V AVD < 120mW，3.3V AVD < 220mW
±16kV人体模型(HBM)静电放电(ESD)保护
±8kV IEC 61000 - 4 - 2 ESD保护
IEEE1588时间戳帧起始检测
快速下行链路时序
在强制模式下自动交叉
运行温度： - 40°C至125°C
I/O电压：3.3V、2.5V和1.8V
节能特性
节能以太网(EEE) IEEE 802.3az
WoL（LAN唤醒）支持，具有魔术包检测功能
可编程节能模式
电缆诊断
BIST（内置自检）
管理数据时钟(MDC)/管理数据输入输出(MDIO)接口

应用领域

工业网络和工厂自动化
电机和运动控制
IP网络摄像机
楼宇自动化

	属性	参数值
	商品目录	以太网收发器
	应用功能	PHY收发器
	通道数	1
	MAC接口	MII；RMII；RGMII
	以太网速率标准	100BASE-FX；10BASE-TE；100BASE-TX

	属性	参数值
	数据速率	10Mbit/s；100Mbit/s
	工作电压	3.3V；1.8V；2.5V
	功耗	220mW
	工作温度	-40℃~+125℃
