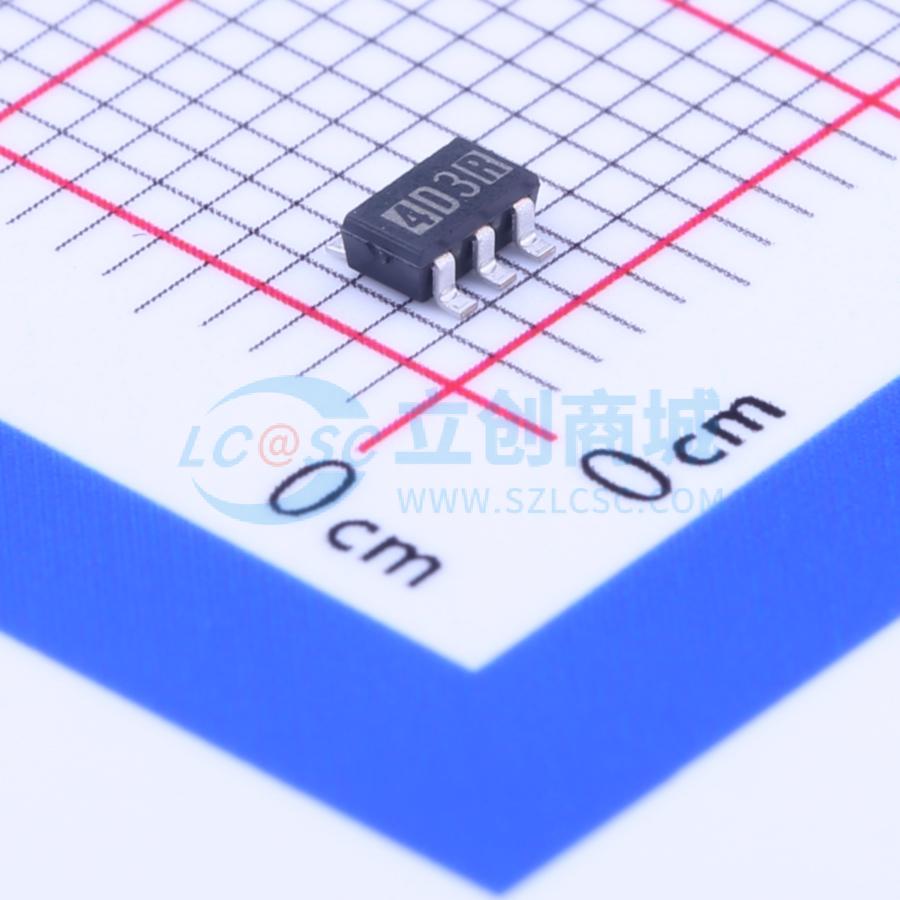

温馨提醒：图片仅供参考，商品以实物为准
XC9104D093MR
升压DC-DC转换器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC9104D093MR是一款PWM控制的升压DC-DC转换器控制器,支持陶瓷电容,输出电压范围1.5V至30V,最大输出电流超过400mA。开关频率为300kHz,具有高效率和低静态电流特性。
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC9104D093MR
- 商品编号
- C108094
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~10V | |
| 输出电压 | 1.5V~30V | |
| 输出电流 | 400mA | |
| 开关频率 | 100kHz；180kHz；500kHz；300kHz | |
| 工作温度 | -25℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 62uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
xC9103/xC9104/xC9105系列是PWM、PWM/PFM自动切换/手动切换控制的通用升压直流-直流转换控制器。无论使用哪种负载电容，输出都将保持稳定；但如果使用低ESR电容，则需要约0.1Ω的RSENSE，并实现相位补偿。这允许使用陶瓷电容，从而获得更低的输出纹波和更小的PCB设计。钽电容和电解电容也可以使用，在这种情况下，RSENSE变得不必要。通过0.9V内部电压基准以及外接两个电阻，可以在1.5V到30V范围内自由设置输出电压。该系列提供300 kHz和180 kHz频率选项，可以减小外部元件的尺寸。100 kHz和500 kHz也可作为定制选项提供。xC9103提供PWM操作。xC9104提供PWM/PFM自动切换操作。在轻负载时，PWM操作会自动切换到PFM操作，以在整个负载电流范围内保持高效率。xC9105同时提供PWM和PWM/PFM自动切换操作，并可通过外部信号选择。IC内置了电流限制电路（500 kHz版本除外），并监控FB引脚上的纹波电压。当纹波电压超过250 mV时，操作将被关闭。通过切换CE引脚或重新开启电源供应，可以使IC的操作恢复正常。
商品特性
- 输入电压范围：0.9V ~ 10V
- 供电电压范围：1.8V ~ 10V
- 输出电压范围：1.5V ~ 30V（通过参考电压0.9V（±2.0%）和两个电阻自由设定）
- 振荡频率：100, 180, 300, 500kHz（±15%）（180, 300kHz仅适用于XC9103/04/05B类型（带电流限制器））
- 输出电流：大于400mA（VIN=1.8V, VOUT=3.3V）
- 控制方式：
- PWM（XC9103）
- PWM/PFM自动切换（XC9104）
- PWM/PFM手动切换（XC9105）
- 高效率：85%（典型值）
- 待机电流：1.0μA（最大值）
- 负载电容：兼容低ESR电容
- 电流限制功能：纹波电压 = 250mV（也提供无电流限制版本，100kHz和500kHz类型仅提供无电流限制版本）
- 封装：SOT-25, USP-6B
- 环保：符合欧盟RoHS标准，无铅
应用领域
- 电子书阅读器/电子词典
- 智能手机/移动电话
- 笔记本电脑/平板电脑
- 数字音频设备
- 多功能电源供应器
