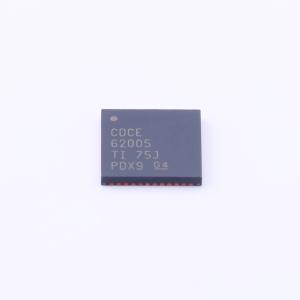

CDCE62005RGZT

CDCE62005是一款高性能时钟发生器和分配器，具有低输出抖动、可通过SPI接口高度配置以及由片上EEPROM确定的可编程启动模式等特点。CDCE62005专为数据转换器和高速数字信号时钟设计，其抖动性能在1 ps RMS（10 kHz至20 MHz积分带宽）以下。 CDCE62005集成了一个带有部分集成环路滤波器的合成器模块、一个包含可编程输出格式的时钟分配模块，以及一个具有创新智能多路复用器的输入模块。时钟分配模块包括五个可单独编程的输出，可配置为提供不同的输出格式组合（LVPECL、LVDS、LVCMOS）。每个输出还可通过可编程延迟模块编程为独特的输出频率（高达1.5 GHz）和偏斜关系（注意，频率范围取决于所选的工作模式和输出格式）。如果所有输出都配置为单端模式（例如，LVCMOS），CDCE62005最多支持十个输出。每个输出可以选择四个时钟源之一进行调理和分配，包括三个时钟输入中的任何一个或频率合成器的输出。输入模块包括两个通用差分输入，支持40 kHz至500 MHz范围内的频率，以及一个辅助输入，可通过片上振荡器模块配置为连接到外部晶体。 智能输入多路复用器有两种工作模式：手动和自动。在手动模式下，用户通过SPI接口选择合成器参考。在自动模式下，输入多路复用器将自动在可用的最高优先级输入时钟之间进行选择。

• 卓越性能：
  • 低噪声时钟发生器：典型值为550 fs rms（10 kHz至20 MHz积分带宽），Fc = 100 MHz
  • 低噪声抖动清理器：典型值为2.6 ps rms（10 kHz至20 MHz积分带宽），Fc = 100 MHz
• 灵活的频率规划：
  • 5个完全可配置的输出：LVPECL、LVDS、LVCMOS和特殊高摆幅输出模式
  • 独特的双VCO架构支持宽调谐范围：1.750 GHz至2.356 GHz
  • 合成器模式下输出频率范围为4.25 MHz至1.175 GHz
  • 扇出模式下输出频率高达1.5 GHz
  • 所有输出均具有独立的粗偏斜控制
• 高灵活性：
  • 集成EEPROM在上电时确定设备配置
  • 智能输入多路复用器可在三个参考输入之一之间自动切换

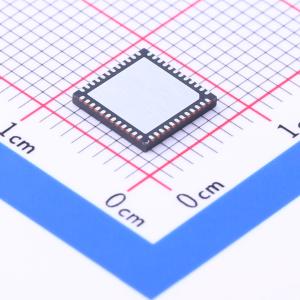

  • 7 mm x 7 mm 48引脚VQFN封装（RGZ）
  • 温度范围为 -40℃至 +85℃

• 无线基础设施
• 交换机和路由器
• 医疗电子
• 工业
