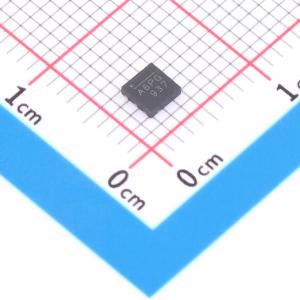

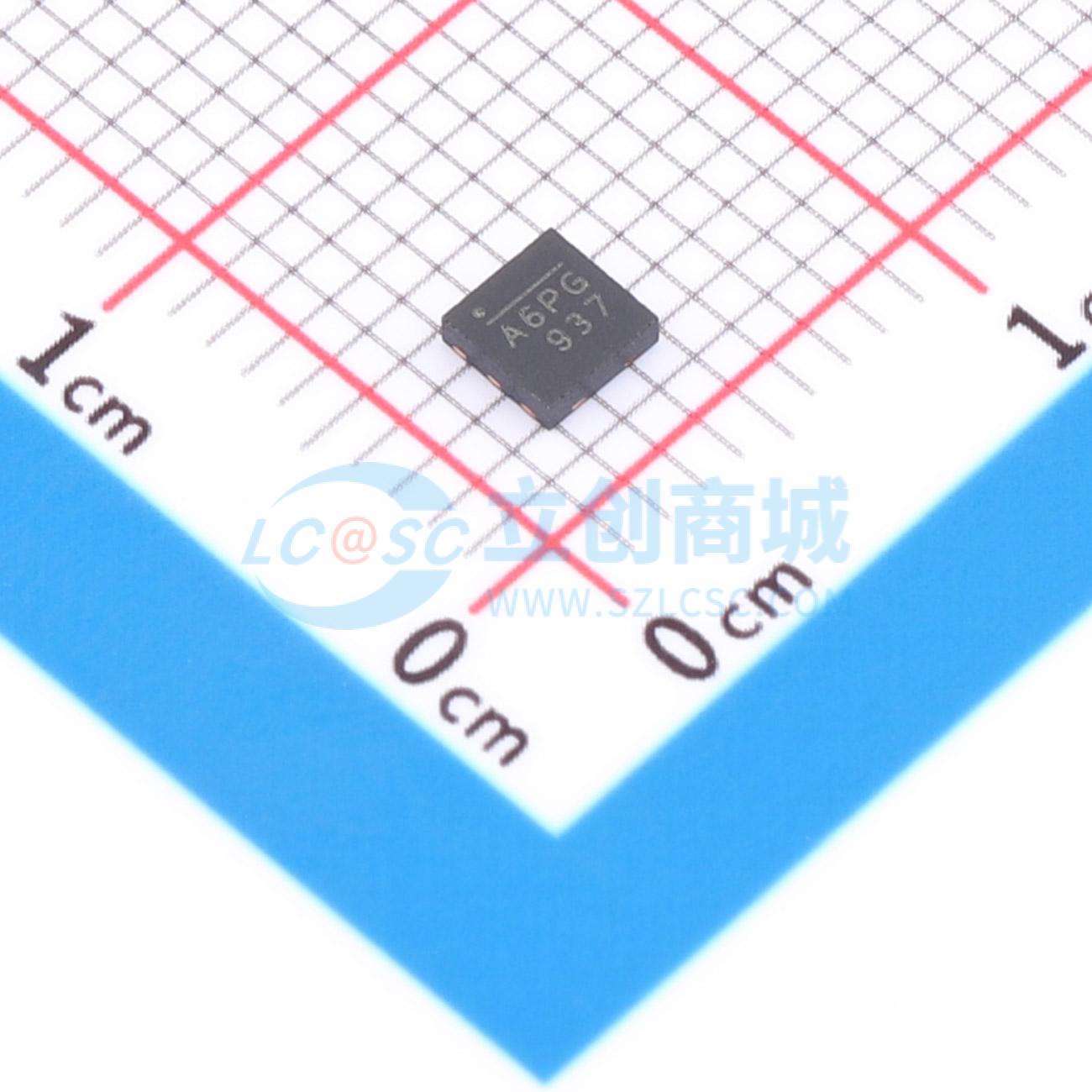

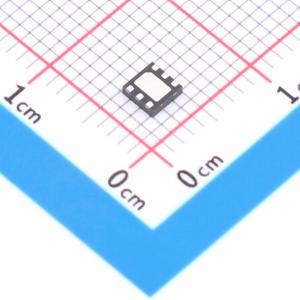

MP1528DQ-LF-Z

9灯36V精密白光LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款升压转换器，可由单节锂离子电池驱动多达九个串联白光LED。调节LED电流，并包括一个用于改变LED亮度的模拟输入。使用限流、可变频率架构来调节LED电流，同时保持高效率。 BIAS引脚测量输出电压，若出现过压情况则关闭转换器，以防止因开路状况而损坏。 LED电流通过外部电流检测电阻测量。低0.4V满量程调节阈值和0.63Ω功率开关可最大限度地降低功率损耗。提供8引脚MSOP、8引脚2mm x 2mm QFN和6引脚3mm x 3mm QFN封装。
品牌名称: MPS(芯源)
商品型号: MP1528DQ-LF-Z
商品编号: C108184
商品封装: QFN-6
包装方式: 编带
商品毛重: 3克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	功能特性	过压保护(OVP)；LED开路保护；内置软启动；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	-

商品概述

MP1528是一款升压转换器，设计用于从单节锂离子电池驱动多达九颗串联的白色发光二极管。它调节发光二极管电流，并包含一个用于调节发光二极管亮度的模拟输入。MP1528采用限流、可变频率架构来调节发光二极管电流，同时保持高效率。BIAS引脚测量输出电压，并在出现过压情况时关闭转换器，以防止开路情况下的损坏。发光二极管电流通过外部电流检测电阻测量。低至0.4V的满量程调节阈值和0.63Ω的功率开关可最大限度地减少功率损耗。MP1528提供8引脚MSOP、8引脚2mm × 2mm QFN和6引脚3mm × 3mm QFN封装。

商品特性

可驱动多达9颗串联的白色发光二极管
集成0.63Ω功率金属氧化物半导体场效应晶体管
低至0.4V的满量程电流检测阈值
超过20mA的输出电流能力
模拟和数字脉宽调制亮度控制
开路负载关断
软启动
内部限流
欠压锁定
热关断
提供8引脚MSOP、8引脚2mm × 2mm QFN和6引脚3mm × 3mm QFN封装

应用领域

手持式计算机
个人数字助理
个人数字助理电话
数码相机和摄像机
小型液晶显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.7V~36V
	开关频率	-
	通道数	1
	输出电压	36V
	输出电流	950mA
