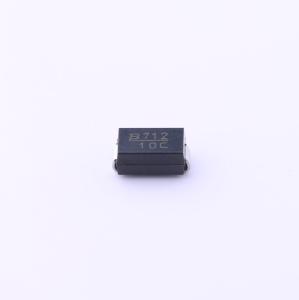

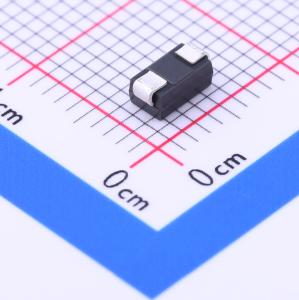

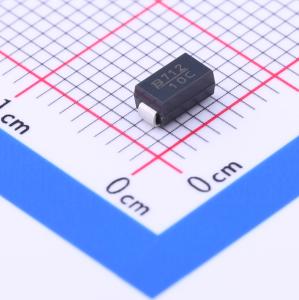

温馨提醒：图片仅供参考，商品以实物为准

P4SMA10CA

双向TVS 8.55V截止峰值脉冲电流：28.3A

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 便携式通信、计算和视频设备市场对半导体行业提出了挑战，要求其开发尺寸越来越小的电子元件。Bourns 提供采用紧凑型芯片封装 DO-214AC（SMA）尺寸规格的瞬态电压抑制二极管，用于浪涌和静电放电（ESD）保护应用。该瞬态电压抑制器系列提供 6.8 V 至 550 V 的击穿电压选择。单向器件的典型快速响应时间小于 1.0 皮秒，双向器件小于 5.0 皮秒。芯片二极管符合 JEDEC 标准，易于使用标准贴装设备进行操作，扁平结构可最大程度减少滚动。
品牌名称: BOURNS
商品型号: P4SMA10CA
商品编号: C108203
商品封装: SMA(DO-214AC)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

便携式通信、计算和视频设备市场对半导体行业提出了挑战，要求其开发尺寸越来越小的电子元件。用于浪涌和静电放电（ESD）保护应用的瞬态电压抑制二极管采用紧凑型芯片封装DO - 214AC（SMA）尺寸规格。该瞬态电压抑制二极管系列提供6.8 V至550 V的击穿电压选择。单向器件的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒。芯片二极管符合JEDEC标准，易于使用标准贴装设备进行操作，扁平结构可最大程度减少滚动。

商品特性

符合RoHS标准*且无卤**
表面贴装SMA封装
击穿电压：6.8至550 V
峰值脉冲功率：400 W
典型温度系数：ΔVBR = 0.1%xVBR @ 25°CxΔT
IEC 61000 - 4 - 2 ESD（最低4级）
IEC 61000 - 4 - 4 电快速瞬变脉冲群
IEC 61000 - 4 - 5 浪涌
单向器件的典型快速响应时间小于1.0皮秒，双向器件小于5.0皮秒
符合JEDEC标准
易于使用标准贴装设备进行操作
扁平结构可最大程度减少滚动
湿气敏感度等级1级
ESD分类（人体模型）3B

应用领域

IEC 61000-4-2 ESD（最低 4 级）
IEC 61000-4-4 电快速瞬变脉冲群（EFT）
IEC 61000-4-5 浪涌

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	8.55V
	钳位电压	14.5V
	峰值脉冲电流(Ipp)	28.3A
	峰值脉冲功率(Ppp)	400W@1ms

	属性	参数值
	击穿电压	10.5V
	反向电流(Ir)	10uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
