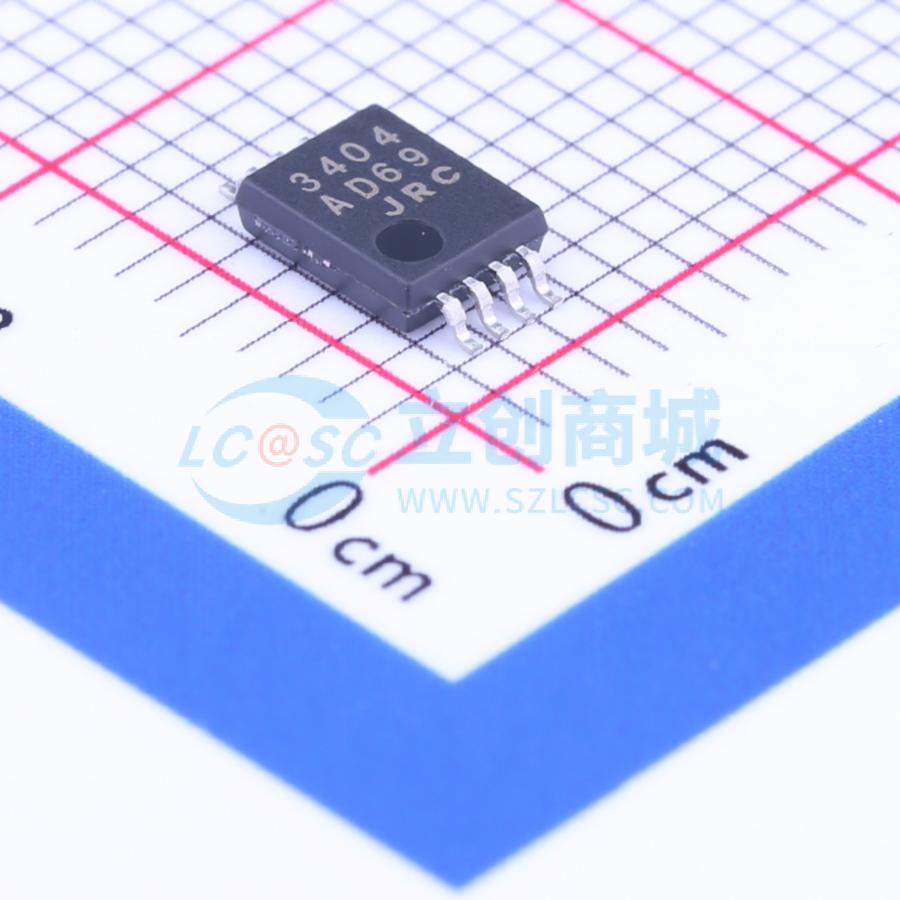

温馨提醒：图片仅供参考，商品以实物为准
NJM3404AV-TE1-#ZZZB
NJM3404AV-TE1-#ZZZB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性能单电源双路运算放大器
- 品牌名称
- JRC
- 商品型号
- NJM3404AV-TE1-#ZZZB
- 商品编号
- C108069
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 250pA | |
| 输入失调电流(Ios) | 75nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.8mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
NJM3404A是一款高性能单电源双运算放大器。该器件是四运算放大器NJM3403A的一半版本。相较于NJM2904，NJM3404A在转换速率和交越失真方面有所改进。
商品特性
- 单电源供电
- 工作电压范围：+4V~+36V
- 低工作电流（典型值2.0mA）
- 转换速率（典型值1.2V/μs）
- 封装形式：DIP8, DMP8, SIP8, SSOP8
- 采用双极技术
应用领域
- 方波振荡器
- 带通滤波器
