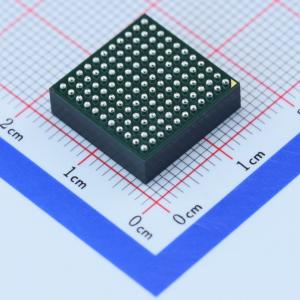

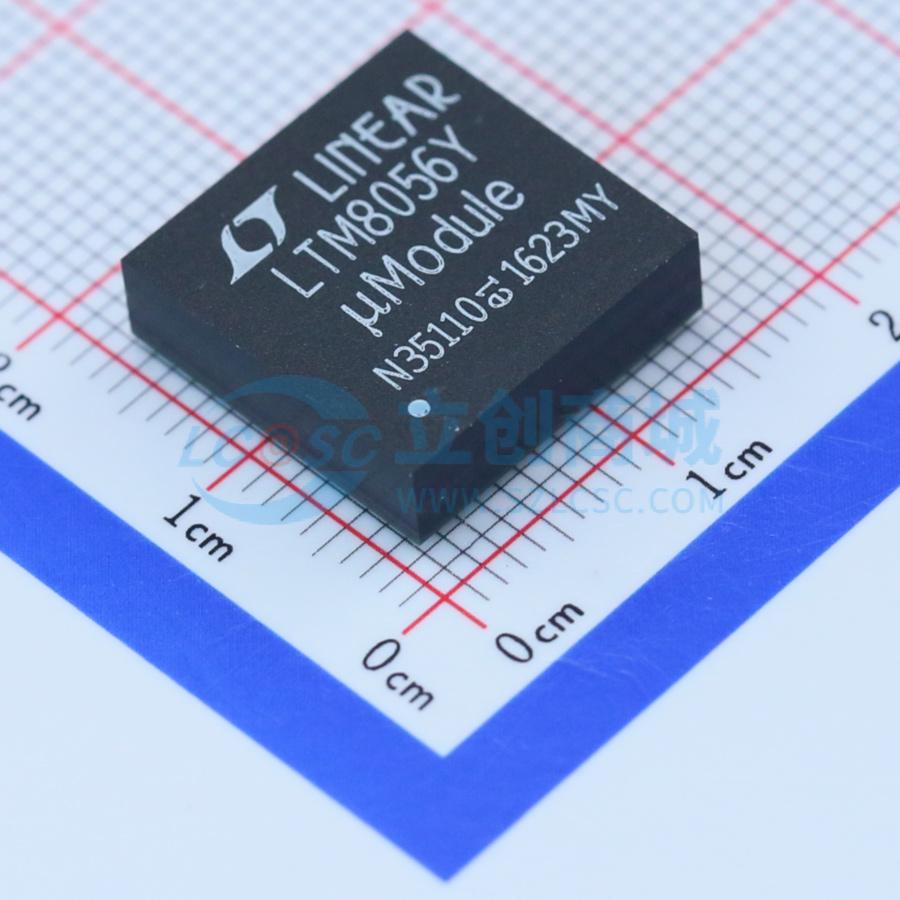

LTM8056EY#PBF

58VIN、48VOUT 降压-升压型 uModule 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 58VIN、48VOUT 降压-升压型 μModule 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTM8056EY#PBF
商品编号: C108038
商品封装: BGA-121(15x15)
包装方式: 托盘
商品毛重: 3.2克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	升降压型
	输出通道数	1
	工作电压(Vin)	5V~58V
	输出电压精度	±5%
	输出电压(Vout)	1.2V~48V
	输出电流(最大值)	5.4A
	转换效率	96%
	最大容性负载	-

商品概述

LTM8056 是一款 58V、降压-升压型 uModule (微型模块) 稳压器。封裝中内建了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设置开关频率的电阻器、一个负责设定输出电压的电阻分压器以及输入和输出电容器便可实现完整的設計。只需少量組件即可实现诸如输入和输出平均电流调节等其他功能。LTM8056 可在一个 5V 至 58V 的输入电压范围内运作，并能够在 1.2V 至 48V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易同步。

应用领域

高功率電池供電式設備
工業控制
太陽能供電型電壓調節器
太陽能供電型電池充電

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	8mA
	开关频率	800kHz
	纹波噪声	-
	特性	过流保护；短路保护；过热保护
	长度	15mm
	宽度	15mm
	高度	4.92mm
	工作温度	-40℃~+125℃
