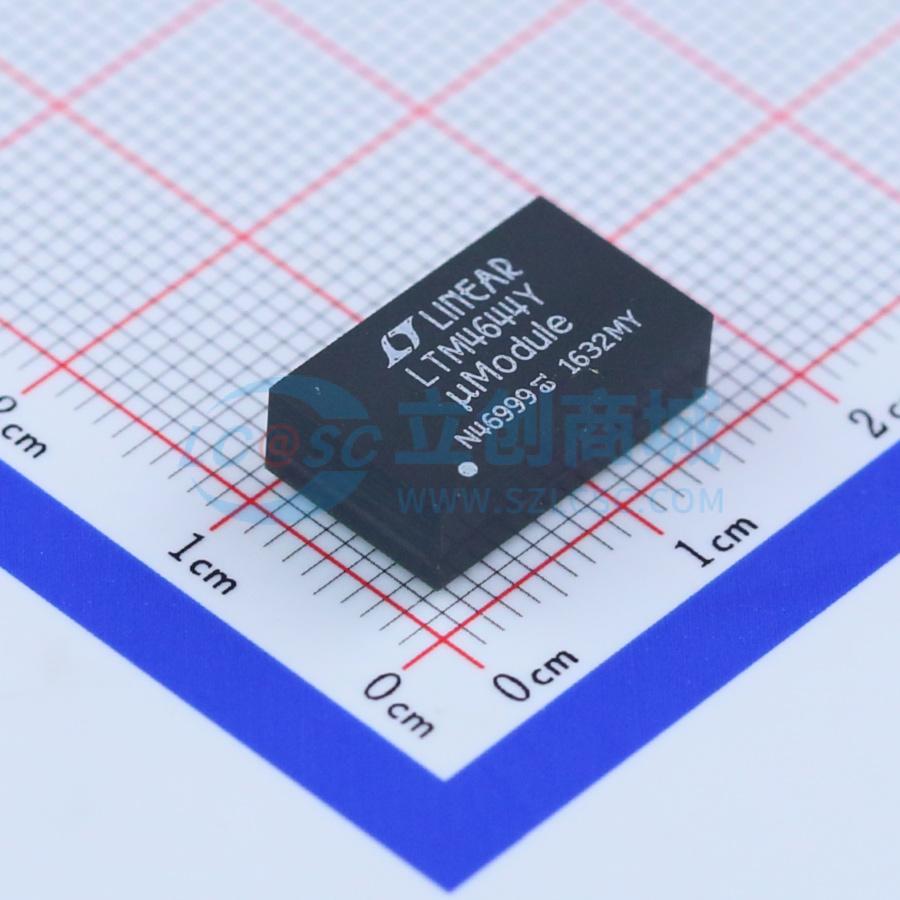

温馨提醒：图片仅供参考，商品以实物为准
LTM4644EY#PBF
具有可配置4A输出阵列的四通道DC/DC uModule（电源模块）稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有可配置4A输出阵列的四通道DC/DC μModule（电源模块）稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM4644EY#PBF
- 商品编号
- C108020
- 商品封装
- BGA-77
- 包装方式
- 托盘
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 4 | |
| 工作电压(Vin) | 4V~14V | |
| 输出电压精度 | ±1.5% | |
| 输出电压(Vout) | 600mV~5.5V | |
| 输出电流(最大值) | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1MHz | |
| 纹波噪声 | 30mVp-p | |
| 特性 | 过压保护；过流保护；过热保护 | |
| 长度 | 15mm | |
| 宽度 | 9mm | |
| 高度 | 5.01mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTM4644/LTM4644-1 是一款四通道 DC/DC 降压型 μModule（微型模块）稳压器，每个输出的电流为 4A。输出可并联成阵列，最大可实现 16A 的输出能力。该封装内包含开关控制器、功率 FET、电感器和支持组件。LTM4644/LTM4644-1 的输入电压范围为 4V 至 14V，若使用外部偏置电源，输入电压范围为 2.375V 至 14V，支持的输出电压范围为 0.6V 至 5.5V。其高效设计可使每个通道提供 4A 的连续输出电流（峰值为 5A）。仅需大容量输入和输出电容器。
商品特性
- 四通道输出降压型 μModule 稳压器，每个输出 4A
- 宽输入电压范围：4V 至 14V
- 使用外部偏置时为 2.375V 至 14V
- 输出电压 0.6V 至 5.5V
- 每个通道 4A 直流、5A 峰值输出电流
- 最大 5.5W 功率耗散（TA = 60℃，200 LFM，无散热片）
- 总输出电压调节精度为 ±1.5%
- 电流模式控制，快速瞬态响应
- 可并联以获得更高输出电流
- 输出电压跟踪
- 内部温度感应二极管输出
- 外部频率同步
- 过压、过流和过温保护
- 9mm x 15mm x 5.01mm BGA 封装
应用领域
- 多轨负载点稳压
- FPGA、DSP 和 ASIC 应用
