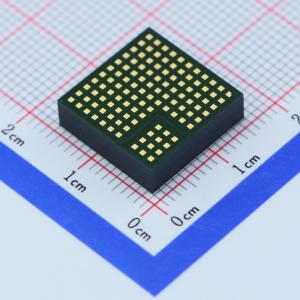

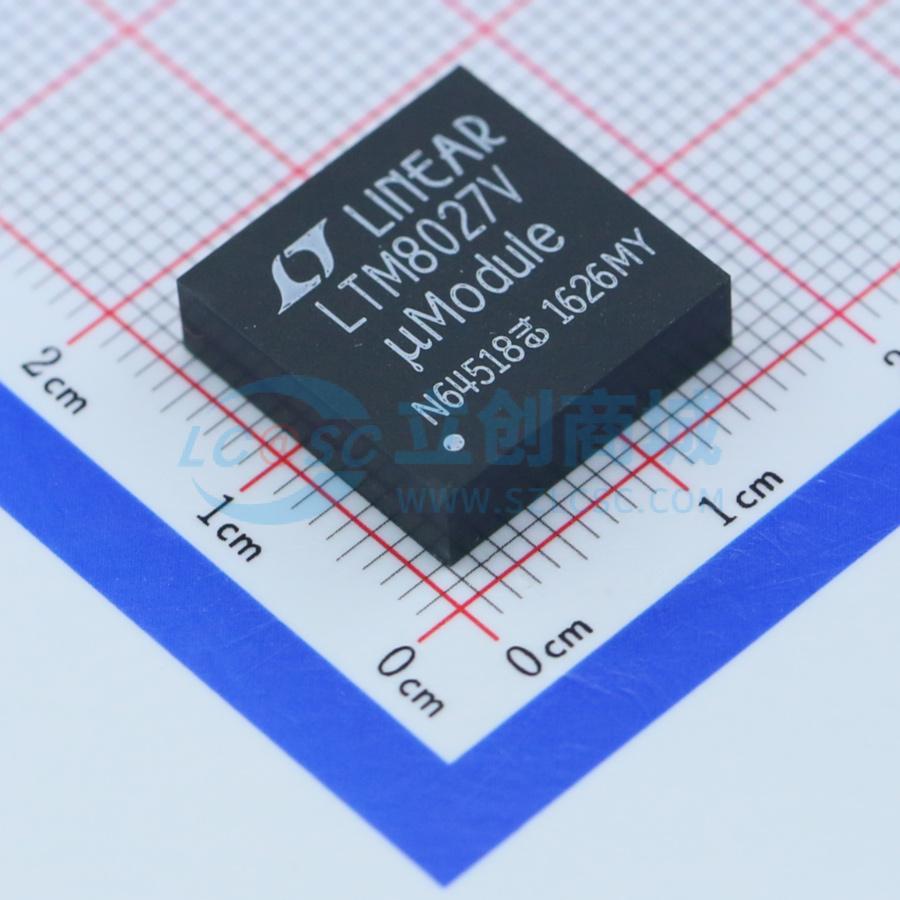

温馨提醒：图片仅供参考，商品以实物为准
LTM8027EV#PBF
60V、4A DC/DC uModule 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 60V、4A DC/DC μModule 稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTM8027EV#PBF
- 商品编号
- C108026
- 商品封装
- LGA-113(15x15)
- 包装方式
- 托盘
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~60V | |
| 输出电压精度 | ±2‰ | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 4A | |
| 转换效率 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | - | |
| 静态电流(Iq) | 9uA | |
| 开关频率 | 500kHz | |
| 特性 | 欠压保护；短路保护；过热保护 | |
| 长度 | 15mm | |
| 宽度 | 15mm | |
| 高度 | 4.32mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTM8027 是一款完整的 4A DC/DC 降壓型电源。封装中内置了开关控制器、电源开关、电感器以及所有的支持元件。可在一个 4.5V 至 60V 的输入电压范围內运作 (最小启动电压为 7.5V)，支持高达 24V 的输出电压和一个 100kHz 至 500kHz 的开关频率范围 (各由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。 由于采用了扁平的封装 (高度仅 4.32mm)，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。内置的软启动定时器可借助一个小电容器来调节。 LTM8027 采用耐热性能增强型的紧凑 (15mm x 15mm)、扁平 (高度仅 4.32mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8027 是无铅型器件，并符合 RoHS 标准。
商品特性
- 完整的开关模式电源
- 宽输入电压范围：4.5V 至 60V(7.5V 最小启动电压)
- 宽输出电压范围：2.5V 至 24V
- 4A 输出电流
- 可编程软启动
- 9μA 停机电源电流
- 可选开关频率
- 电流模式控制
- 效率高达 95%
- 具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
- 纤巧的扁平 15mm x 15mm x 4.32mm 表面贴装型 LGA 封装
应用领域
- 12V 和 42V 汽车及重型设备
- 48V 电信电源
- 工业控制系统
- 分布式功率转换器
