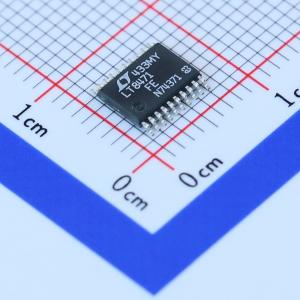

LT8471EFE#PBF

具 2A 开关和同步功能的双通道、多拓扑 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8471是一款双路PWM DC/DC转换器，内置两个2A、50V内部开关和一个额外的500mA开关，便于进行降压和反相转换。每个2A通道可独立配置为降压、升压、SEPIC、反激或反相转换器。LT8471能够从单输入轨产生正输出和负输出，非常适合多种本地电源设计
品牌名称: ADI(亚德诺)
商品型号: LT8471EFE#PBF
商品编号: C107992
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LT8471是一款双路PWM DC/DC转换器，内置两个2A、50V内部开关和一个额外的500mA开关，便于进行降压和反相转换。每个2A通道可独立配置为降压、升压、SEPIC、反激或反相转换器。LT8471能够从单输入轨生成正输出和负输出，非常适合许多本地电源设计。 LT8471具有一个可调振荡器，通过在RT引脚与地之间连接一个电阻来设置。此外，LT8471可以与外部时钟同步。该器件的自由运行或同步开关频率范围可设置在100kHz至2MHz之间。为信号链提供双轨电源。降压/降压、降压/升压、升压/升压、升压/反相、反相/反相、降压/反相还集成了频率折返、软启动和电源正常等附加功能。LT8471提供20引脚TSSOP和28引脚（4mm×5mm）QFN封装。

商品特性

双路2A和一路500mA、50V内部电源开关通道
2A主通道可配置为降压、升压、SEPIC、ZETA、反激或反相DC/DC转换器
500mA天钩通道可高效生成升压输入电压
2.6V至50V的宽输入电压范围
可通过OV/UV引脚对欠压锁定（UVLO）和过压锁定（OVLO）进行编程
每个通道的软启动均可编程
固定频率PWM（由RT引脚设置或与外部时钟同步）
反相开关可降低输入纹波
20引脚TSSOP和28引脚QFN封装

应用领域

为信号链提供双轨电源降压/降压、降压/升压、升压/升压、升压/反相、反相/反相、降压/反相

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(74个/管，最小起订量 1 个)

个

起订量：1 个74个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；降压型
	工作电压	2.6V~50V
	输出电压	2.6V~50V
	输出电流	1.35A；2.1A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式；SEPIC；反激式；升压式；反相式
	静态电流(Iq)	2.2mA
	开关管(内置/外置)	内置
	输出类型	可调
