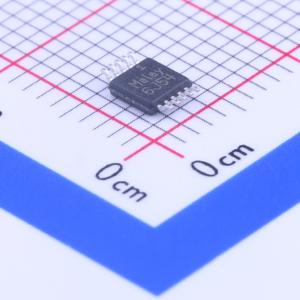

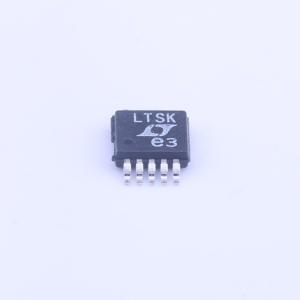

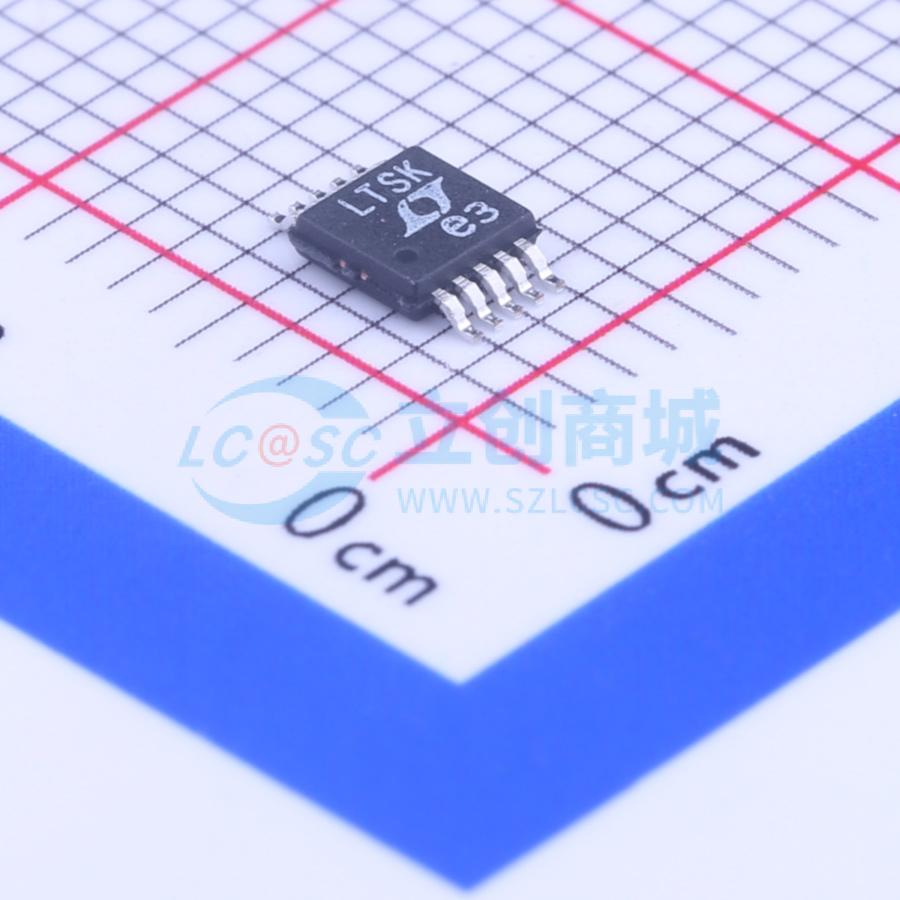

LTC3402EMS#PBF

2A、3MHz 微功率同步升压转换器

品牌名称: ADI(亚德诺)
商品型号: LTC3402EMS#PBF
商品编号: C111426
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

LTC3402是一款高效、固定频率的升压型DC/DC转换器，可在低于1V的输入电压下工作。该器件包含一个0.16Ω的N沟道MOSFET开关和一个0.18Ω的P沟道同步整流器。通过外部定时电阻可将开关频率编程至最高3MHz，且振荡器可与外部时钟同步。外部肖特基二极管为可选元件，但使用它可略微提高效率。在突发模式（Burst Mode）工作时，静态电流仅为38μA，可在便携式应用中最大限度延长电池使用寿命。突发模式工作可由用户控制，将MODE/SYNC引脚拉高即可启用该模式。若MODE/SYNC引脚连接时钟信号或被拉低，则启用固定频率开关模式。其他特性包括1μA关断电流、抗振铃控制、漏极开路电源正常输出、热关断和电流限制。LTC3402采用10引脚散热增强型MSOP封装。

商品特性

同步整流：效率高达97%
开关电流额定值为2A
固定频率工作，最高可达3MHz
宽输入范围：0.50至5V
极低静态电流：38μA（突发模式工作）
输出电压可调范围为2.6V至5.5V
启动电压典型值为0.85V
无需外部肖特基二极管（V0UT<4.3V）
开关频率可同步
突发模式启用控制
抗振铃控制可降低开关噪声
电源正常（PGOOD）输出
OPTI-LOOP补偿
极低关断电流：<1μA
小型10引脚MSOP封装

应用领域

蜂窝电话
手持电脑
MP3播放器
双向寻呼机
GPS接收器
备用电池电源
CCFL背光源

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~5V
	输出电压	2.6V~5.5V
	输出电流	2A
	开关频率	-

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
