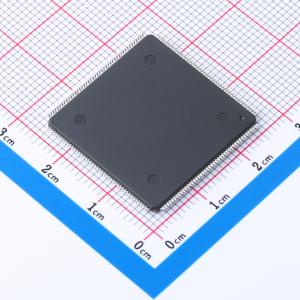

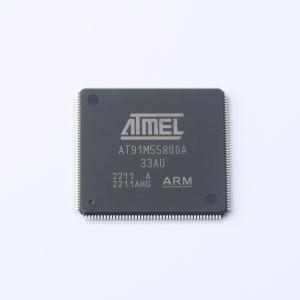

温馨提醒：图片仅供参考，商品以实物为准
AT91M55800A-33AU
基于ARM7TDMI的16/32位微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AT91M55800A 是 Atmel AT91 16/32 位微控制器系列的一员，该系列基于 ARM7TDMI 处理器核心。此处理器具有高性能的 32 位 RISC 架构、高密度的 16 位指令集以及非常低的功耗。此外，大量的内部寄存器使得异常处理非常快速，使该设备非常适合实时控制应用。完全可编程的外部总线接口提供了与片外存储器的直接连接，在一次读或写操作中最快只需一个时钟周期。八级优先级向量中断控制器与外围数据控制器结合使用，显著提高了设备的实时性能。该设备采用 Atmel 的高密度 CMOS 技术制造。通过将 ARM7TDMI 处理器核心与片上 SRAM、广泛的外围功能、模拟接口和低功耗振荡器集成在单片芯片上，Atmel AT91M55800A 成为一款强大的微控制器，为许多超低功耗应用提供了高度灵活且成本效益高的解决方案。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- AT91M55800A-33AU
- 商品编号
- C111444
- 商品封装
- TQFP-176(24x24)
- 包装方式
- 托盘
- 商品毛重
- 5.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | - | |
| CPU最大主频 | 33MHz | |
| CPU位数 | 16/32 Bit | |
| 程序存储器类型 | ROMless | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 58 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
AT91M55800A 是 Atmel AT91 16/32 位微控制器系列的一员，该系列基于 ARM7TDMI 处理器核心。此处理器具有高性能的 32 位 RISC 架构、高密度的 16 位指令集以及非常低的功耗。此外，大量的内部寄存器使得异常处理非常快速，使该设备非常适合实时控制应用。
完全可编程的外部总线接口提供了与片外存储器的直接连接，在一次读或写操作中最快只需一个时钟周期。八级优先级向量中断控制器与外围数据控制器结合使用，显著提高了设备的实时性能。
该设备采用 Atmel 的高密度 CMOS 技术制造。通过将 ARM7TDMI 处理器核心与片上 SRAM、广泛的外围功能、模拟接口和低功耗振荡器集成在单片芯片上，Atmel AT91M55800A 成为一款强大的微控制器，为许多超低功耗应用提供了高度灵活且成本效益高的解决方案。
商品特性
- 采用ARM7TDMI ARM Thumb处理器核心
- 高性能32位RISC架构
- 高密度16位指令集
- 每瓦MIPS领先者
- 内置ICE（在线仿真）
- 8K字节内部SRAM
- 全可编程外部总线接口(EBI)
- 最大外部地址空间为128M字节
- 八个芯片选择
- 软件可编程8/16位外部数据总线
- 8级优先级、单独可屏蔽、向量中断控制器
- 七个外部中断，包括一个高优先级、低延迟中断请求
- 五十八个可编程I/O线路
- 6通道16位定时器/计数器
- 每通道六个外部时钟输入和两个多用途I/O引脚
- 三个USART
- 主/从SPI接口
- 8位到16位可编程数据长度
- 四个外部从设备芯片选择
- 可编程看门狗定时器
- 8通道10位ADC
- 2通道10位DAC
- 带片上主振荡器和PLL的时钟发生器用于倍频
- 主振荡器频率范围3至20 MHz
- 带片上32 kHz振荡器的实时时钟
- 电池备份操作和外部警报
- 用于USARTs和SPIs的8通道外设数据控制器
- 高级电源管理控制器(APMC)
- 正常、等待、慢速、待机和掉电模式
- IEEE 1149.1 JTAG边界扫描在所有数字引脚上
- 完全静态操作：0至33 MHz
- 核心工作电压范围2.7V至3.6V
- I/O工作电压范围2.7V至5.5V
- 模拟工作电压范围2.7V至3.6V
- 备用电池工作电压范围1.8V至3.6V
- 振荡器和PLL工作电压范围2.7V至3.6V
- 温度范围-40°C至85°C
- 提供176引脚LQFP（绿色）和176球BGA封装（符合ROHS标准）
