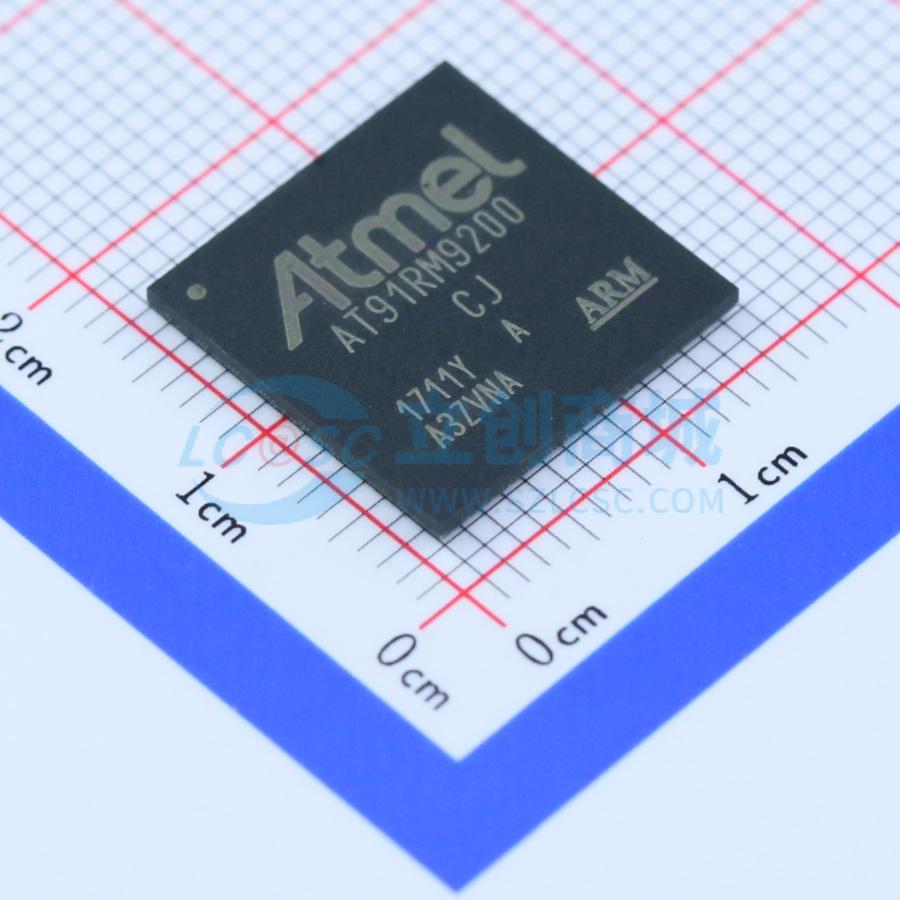

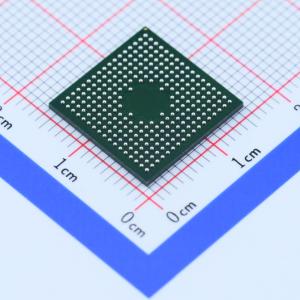

AT91RM9200-CJ-002

基于ARM920T的微控制器，具备丰富外设和接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AT91RM9200 是一款基于 ARM920T ARM Thumb 处理器构建的完整系统级芯片。它集成了丰富的系统和应用外设以及标准接口，为需要在最低功耗和成本下实现最大功能的各种计算密集型应用提供单芯片解决方案。AT91RM9200 集成了高速片上 SRAM 工作空间和低延迟外部总线接口（EBI），以便无缝连接到应用程序所需的任何配置的片外存储器和内存映射外设。EBI 包含同步 DRAM（SDRAM）、Burst Flash 和静态存储器控制器，并具有便于 NAND Flash/SmartMedia 和 Compact Flash 接口的特定电路。高级中断控制器（AIC）通过提供多个向量化的优先级中断源并减少转移到中断处理程序所需的时间，增强了 ARM920T 处理器的中断处理性能。外设 DMA 控制器（PDC）为所有串行外设提供了 DMA 通道，使它们能够在没有处理器干预的情况下将数据传输到片内或片外存储器。这减少了处理器在处理连续数据流传输时的开销。AT91RM9200 采用了新一代 PDC，其中包括双指针，大大简化了缓冲区链操作。一组并行 I/O（PIO）控制器将外设输入/输出线与通用数据 I/O 复用，以实现设备配置的最大灵活性。每条线上都包括输入变化中断、开漏能力和可编程上拉电阻。电源管理控制器（PMC）通过软件控制有选择地启用/禁用处理器和各种外设，从而将系统功耗降至最低。它使用增强型时钟发生器来提供一系列时钟信号，包括慢时钟（32 kHz），以优化所有情况下的功耗和性能。AT91RM9200 集成了多种标准接口，包括 USB 2.0 全速主机和设备以及以太网 10/100 Base-T 媒体访问控制器（MAC），这些接口可以连接广泛的外部外设设备和广泛使用的网络层。此外，它还提供了一组符合多种行业标准（如音频、电信、闪存卡、红外和智能卡应用中使用的标准）工作的外设。为了完善产品，AT91RM9200 还集成了多种调试功能，包括 JTAG-ICE、专用 UART 调试通道（DBGU）和嵌入式实时跟踪。这使得所有应用程序的开发和调试成为可能，特别是那些具有实时约束的应用程序。
品牌名称: MICROCHIP(美国微芯)
商品型号: AT91RM9200-CJ-002
商品编号: C111445
商品封装: BGA-256
包装方式: 托盘
商品毛重: 6克(g)

商品参数

商品概述

AT91RM9200 是一款基于 ARM920T ARM Thumb 处理器构建的完整系统级芯片。它集成了丰富的系统和应用外设以及标准接口，为需要在最低功耗和成本下实现最大功能的各种计算密集型应用提供单芯片解决方案。

AT91RM9200 集成了高速片上 SRAM 工作空间和低延迟外部总线接口（EBI），以便无缝连接到应用程序所需的任何配置的片外存储器和内存映射外设。EBI 包含同步 DRAM（SDRAM）、Burst Flash 和静态存储器控制器，并具有便于 NAND Flash/SmartMedia 和 Compact Flash 接口的特定电路。

高级中断控制器（AIC）通过提供多个向量化的优先级中断源并减少转移到中断处理程序所需的时间，增强了 ARM920T 处理器的中断处理性能。

外设 DMA 控制器（PDC）为所有串行外设提供了 DMA 通道，使它们能够在没有处理器干预的情况下将数据传输到片内或片外存储器。这减少了处理器在处理连续数据流传输时的开销。AT91RM9200 采用了新一代 PDC，其中包括双指针，大大简化了缓冲区链操作。

一组并行 I/O（PIO）控制器将外设输入/输出线与通用数据 I/O 复用，以实现设备配置的最大灵活性。每条线上都包括输入变化中断、开漏能力和可编程上拉电阻。

电源管理控制器（PMC）通过软件控制有选择地启用/禁用处理器和各种外设，从而将系统功耗降至最低。它使用增强型时钟发生器来提供一系列时钟信号，包括慢时钟（32 kHz），以优化所有情况下的功耗和性能。

AT91RM9200 集成了多种标准接口，包括 USB 2.0 全速主机和设备以及以太网 10/100 Base-T 媒体访问控制器（MAC），这些接口可以连接广泛的外部外设设备和广泛使用的网络层。此外，它还提供了一组符合多种行业标准（如音频、电信、闪存卡、红外和智能卡应用中使用的标准）工作的外设。

为了完善产品，AT91RM9200 还集成了多种调试功能，包括 JTAG-ICE、专用 UART 调试通道（DBGU）和嵌入式实时跟踪。这使得所有应用程序的开发和调试成为可能，特别是那些具有实时约束的应用程序。

商品特性

集成了ARM920T ARM Thumb处理器 – 在180 MHz下达到200 MIPS，内存管理单元 – 16-KByte数据缓存，16-KByte指令缓存，写缓冲区 – 带有调试通信通道的在线仿真器 – 中级实现嵌入式跟踪宏单元（仅限256球BGA封装）
低功耗：在正常模式下VDDCORE为24.4 mA，在待机模式下为520 μA
额外的嵌入式存储器 – 16K字节的SRAM和128K字节的ROM
外部总线接口(EBI) – 支持SDRAM、静态存储器、突发闪存、无需胶合逻辑即可连接到CompactFlash和NAND Flash/SmartMedia
系统外围设备以增强性能：
- 增强型时钟发生器和电源管理控制器
- 两个片上振荡器与两个PLL
- 极慢时钟操作模式和软件电源优化能力
- 四个可编程外部时钟信号
- 系统定时器包括周期中断、看门狗和秒计数器
- 带有报警中断的实时时钟
- 调试单元、两线UART和支持调试通信通道
- 具有8级优先级的高级中断控制器、单独可屏蔽的向量中断源、伪中断保护
- 七个外部中断源和一个快速中断源
- 四个32位PIO控制器，最多支持122个可编程I/O线路，每条线路都有输入变化中断和开漏功能
- 20通道外设DMA控制器(PDC)
以太网MAC 10/100 Base-T
- 媒体独立接口(MII)或简化媒体独立接口(RMII)
- 集成28字节FIFO和专用DMA通道用于接收和发送
USB 2.0全速（12 Mbits每秒）主机双端口
- 双片上收发器（仅PQFP 208引脚封装为单端口）
- 集成FIFO和专用DMA通道
USB 2.0全速（12 Mbits每秒）设备端口
- 片上收发器，2-Kbyte可配置集成FIFO
多媒体卡接口(MCI)
- 自动协议控制和快速自动数据传输
- 符合MMC和SD存储卡标准，支持多达两张SD存储卡
三个同步串行控制器(SSC)
- 每个接收器和发射器都有独立的时钟和帧同步信号
- I2S模拟接口支持、时分复用支持
- 具有32位数据传输能力的高速连续数据流
四个通用同步/异步接收/发送器(USART)
- 支持ISO7816 T0/T1智能卡
- 硬件握手
- RS485支持，LRD A高达115 Kbps
- USART1上的完整调制解调器控制线
主/从串行外设接口(SPI)
- 8至16位可编程数据长度，四个外部外设芯片选择
两个三通道16位定时器/计数器(TC)
- 三个外部时钟输入，每个通道有两个多用途I/O引脚
- 双PWM生成、捕获/波形模式、上下计数能力
两线接口(TWI)
- 支持主模式，支持所有Atmel EEPROMs
IEEE 1149.1 JTAG边界扫描在所有数字引脚上
电源供应
- VDDCORE、VDDOSC和VDDPLL为1.65V至1.95V
- VDDIOP（外设I/O）和VDDIOM（存储器I/O）为3.0V至3.6V
提供208引脚绿色PQFP或符合RoHS标准的256球BGA封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(126个/托盘，最小起订量 1 个)

个

起订量：1 个126个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM其他系列
	CPU最大主频	180MHz
	CPU位数	16/32 Bit
	程序存储容量	128KB
	程序存储器类型	ROM

	属性	参数值
	RAM容量	48KB
	EEPROM容量	-
	I/O数量	122
	振荡器类型	内置
	工作电压	1.65V~1.95V
	工作温度	-40℃~+85℃
