描述

AVR 内核结合了丰富的指令集与32个通用工作寄存器。所有32个寄存器直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现的吞吐量比传统的CISC微控制器快十倍。ATmega48/V/ 88/V /168/V 提供以下特性：4K/8K/16K字节的带读写功能的系统可编程闪存，256/512/512字节EEPROM，512/1K/1K字节SRAM，23个通用I/O线，32个通用工作寄存器，实时时钟（RTC），三个具有比较模式和PWM功能的灵活定时器/计数器，1个串行可编程USART，1个面向字节的两线串行接口（I2C），一个6通道10位ADC（TQFP和QFN/MLF封装中有8个通道），一个带有内部振荡器的可编程看门狗定时器，一个SPI串行端口，以及六种软件可选的节能模式。空闲模式会停止CPU运行，但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，直到下一个中断或硬件复位之前禁用所有其他芯片功能。在节能模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块，以减少ADC转换期间的开关噪声。待机模式下，晶振/谐振器振荡器运行而设备其余部分处于休眠状态，这允许快速启动的同时保持低功耗。扩展待机模式下，主振荡器和异步定时器都继续运行。Atmel提供了QTouch 库，用于将电容触摸按钮、滑块和轮的功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供稳健的感应，并包括完全去抖动的触摸键报告，并包含邻近按键抑制（AKS™）技术，以明确检测按键事件。易于使用的QTouch套件工具链让您能够探索、开发和调试自己的触摸应用。该器件采用Atmel的高密度非易失性存储器技术制造。片上ISP闪存允许通过SPI串行接口、传统非易失性存储器编程器或运行于AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序至应用程序闪存区。当应用程序闪存区更新时，引导闪存区中的软件将继续运行，从而提供真正的读写操作。通过将8位RISC CPU与系统内自编程闪存集成在单片芯片上， ATmega48/V/ 88/V /168/V是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且经济有效的解决方案。ATmega48/V/ 88/V /168/V得到了完整的程序和系统开发工具支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

品牌名称

MICROCHIP(美国微芯)

商品型号

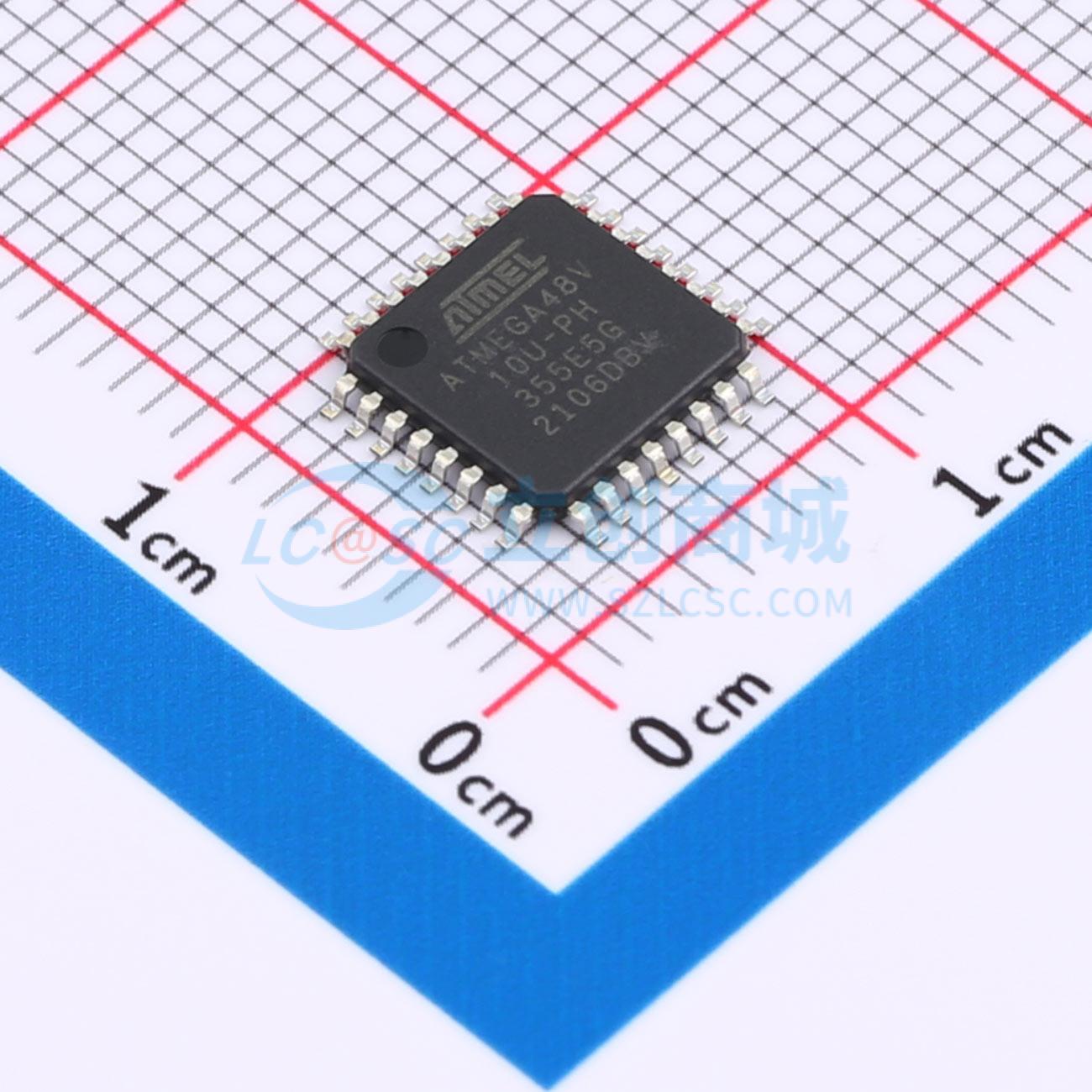

ATMEGA48V-10AU

商品编号

C111456

商品封装

TQFP-32(7x7)​

包装方式

托盘

商品毛重

0.96克(g)
