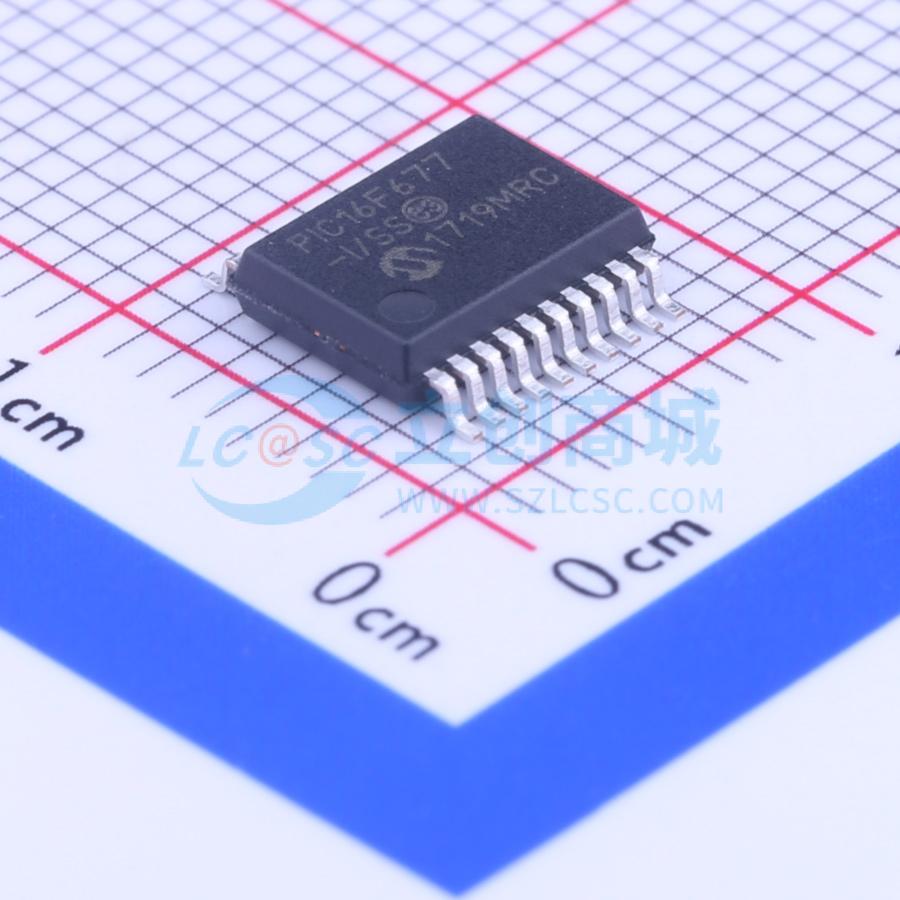

PIC16F677-I/SS
PIC16F677-I/SS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高性能RISC CPU: -仅需学习35条指令。 -除跳转指令外，所有指令均为单周期。 -工作速度：DC-20MHz振荡器/时钟输入，DC-200ns指令周期。 -中断能力。 -8级深硬件堆栈。 -直接、间接和相对寻址模式。 单片机特性: -精确的内部振荡器：出厂时精度已校准到±1%，软件可选择频率范围8MHz到32kHz，可用软件调整，双速启动模式，用于关键应用的晶振故障检测，工作时切换时钟模式以节电，智能休眠模式。 -宽工作电压范围（2.0V-5.5V）
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC16F677-I/SS
- 商品编号
- C112176
- 商品封装
- SSOP-20-208mil
- 包装方式
- 管装
- 商品毛重
- 0.358克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 3.5KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 128Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 18 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高性能RISC CPU：
- 仅需学习35条指令
- 除了跳转指令以外，所有指令都是单周期的
- 工作速度：
- DC - 20MHz振荡器/时钟输入
- DC - 200ns指令周期
- 中断能力
- 8级深硬件堆栈
- 直接、间接和相对寻址模式
- 精确的内部振荡器：
- 出厂时精度已校准到 ±1%
- 软件可选择频率范围：8MHz到32kHz
- 可用软件调整
- 双速启动模式
- 用于关键应用的晶振故障检测
- 工作时切换时钟模式以节电
- 智能休眠模式
- 宽工作电压范围（2.0V - 5.5V）
- 工业级和扩展级温度范围
- 上电复位（Power-on Reset，POR）
- 上电延时定时器（Power-up Timer，PWRTE）和振荡器起振定时器（Oscillator Start-up Timer，OST）
- 带软件控制选择的欠压复位（Brown-out Reset，BOR）
- 增强型低电流看门狗定时器（Watchdog Timer，WDT），带有片上振荡器（预分频器最大时，软件可选择的标称值为268秒），可用软件使能
- 复用式主复位/输入引脚
- 可编程代码保护
- 高耐久性的闪存EEPROM存储单元：
- 闪存耐写次数达100,000次
- EEPROM耐写次数达1,000,000次
- 闪存/数据EEPROM的数据保持期：>40年
- 增强型USART模块：
- 支持RS - 485、RS - 232和LIN2.0
- 自动波特率检测
- 检测到启动位自动唤醒
- 待机电衡：
- 2.0V时典型值为50nA
- 工作电流：
- 32kHz、2.0V时典型值为11μA
- 4MHz、2.0V时典型值为220μA
- 看门狗定时器电流：
- 12.0V时典型值为 < 1μA
- 17个I/O引脚和1个只用作输入的引脚：
- 高灌/拉电流能力，可直接驱动LED
- 电平变化中断引脚
- 可单独编程的弱上拉
- 超低功耗唤醒（Ultra Low-Power Wake-up，ULPWU）
- 模拟比较器模块，具有：
- 2个模拟比较器
- 片上可编程参考电压（CV/REF）模块（VDD的%）
- 可从外部访问比较器输入和输出
- SR锁存器模式
- Timer1门控同步锁存器
- 固定0.6V的VREF
- A/D转换器：
- 10位分辨率和12路通道
- Timer0：带有8位可编程预分频器的8位定时器/计数器
- 增强型Timer1：
- 带有预分频器的16位定时器/计数器
- 外部Timer1门控（计数使能）
- 如果选用INTOSC模式，可选择OSC1和OSC2之间的振荡器（工作在LP模式下）作为Timer1的振荡器
- Timer2：带有8位周期寄存器、预分频器和后分频器的8位定时器/计数器
- 增强型捕捉、比较和PWM+模块：
- 16位捕捉，最大精度12.5ns
- 比较，最大精度200ns
- 10位PWM，带有1、2或4路输出通道及可编程“死区”，最高频率20kHz
- PWM输出转向（Steering）控制
- 同步串行口（Synchronous Serial Port，SSP）：
- SPI模式（主/从）
- I²C（主/从模式）：
- I²C地址屏蔽
- 通过两个引脚进行在线串行编程（In-Circuit Serial ProgrammingTM，ICSPTM）
