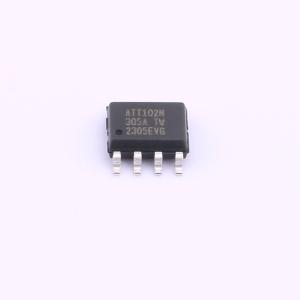

ATTINY102-SSNR

Atmel AVR 内核结合了丰富的指令集与16个通用工作寄存器。所有16个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构具有更高的代码效率，同时实现了比传统CISC微控制器快达十倍的吞吐量。

该设备提供了以下特性：1024字节带有读写同时进行功能的系统内可编程闪存、32字节SRAM、ATtiny102/ATtiny104的6/12个通用I/O线、16个通用工作寄存器、带比较模式的16位定时器/计数器（TC）、内部和外部中断、一个串行可编程USART、带内部振荡器的可编程看门狗定时器以及三种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、TC、USART、ADC、模拟比较器（AC）和中断系统继续工作。ADC降噪模式通过停止CPU及除ADC外的所有I/O模块来减少ADC转换期间的开关噪声。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一个中断或硬件复位。

该设备采用Atmel的高密度非易失性存储器（NVM）技术制造。片上系统内可编程闪存允许使用常规NVM编程器对程序存储器进行重新编程。

该设备配备了一整套程序和系统开发工具支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

高性能、低功耗的 Atmel AVR 8 位微控制器系列 高级 RISC 架构

54 条强大指令 大多数单时钟周期执行 16x8 通用工作寄存器 全静态操作 在 12MHz 下高达 12 MIPS 的吞吐量

非易失性程序和数据存储器

1024 字节的系统内可编程 Flash 程序存储器 32 字节内部 SRAM Flash 写/擦除次数：10,000 次 数据保持时间：85°C 下 20 年 / 25°C 下 100 年 在整个工作电压范围内（1.8 – 5.5V）自编程 Flash

外设特性

一个带预分频器、输入捕获、两个输出捕获和两个 PWM 通道的 16 位定时器/计数器 (TC) 带有独立片上振荡器的可编程看门狗定时器 (WDT) 可选内部电压参考：1.1V、2.2V 和 4.3V 10 位 ADC，具有 8 通道/14 引脚和 5 通道/8 引脚封装选项 片上模拟比较器 (AC) 串行通信模块：USART

特殊微控制器特性

系统内可编程 外部编程（2.7 – 5.5V） 自编程（1.8 – 5.5V） 外部和内部中断源 低功耗空闲模式、ADC 噪声抑制模式和掉电模式 增强型上电复位电路 具有中断和复位功能的可编程电源电压电平监控 精确的内部校准振荡器 提供快速和正常启动时间选项 唯一的序列号表示唯一 ID

I/O 和封装

ATtiny104 有 12 个可编程 I/O 线，ATtiny102 有 6 个可编程 I/O 线 8 引脚 UDFN（ATtiny102） 8 引脚 SOIC150（ATtiny102） 14 引脚 SOIC150（ATtiny104）

工作电压

1.8 - 5.5V

温度范围

-40 至 +125°C

速度等级

1.8 – 5.5V 下 0 – 4MHz 2.7 – 5.5V 下 0 – 8MHz 4.5 – 5.5V 下 0 – 12MHz
