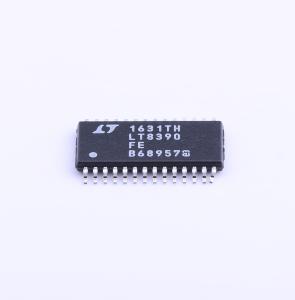

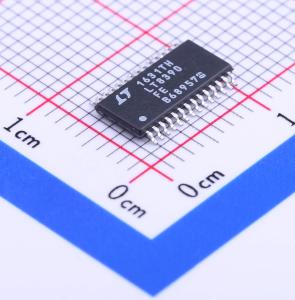

温馨提醒：图片仅供参考，商品以实物为准
LT8390EFE#PBF
60V同步4开关升降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT8390是一款60V同步4开关升降压控制器,支持输入电压高于、低于或等于输出电压。采用专有的峰值降压/峰值升压电流模式控制方案,支持150kHz至650kHz的固定频率操作或内部±15%三角形扩频调制。具有±1.5%的输出电压精度和±3%的输入或输出电流精度。适用于汽车、工业、电信系统和高功率电池供电系统。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8390EFE#PBF
- 商品编号
- C111660
- 商品封装
- TSSOP-28-EP
- 包装方式
- 管装
- 商品毛重
- 0.423克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4V~60V | |
| 输出电压 | 0V~60V | |
| 输出电流 | - | |
| 开关频率 | 150kHz~650kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 1uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LT8390 是一款同步四开关升降压 DC/DC 控制器，可以从高于、低于或等于输出电压的输入电压调节输出电压、输入电流或输出电流。专有的峰值降压/峰值升压电流模式控制方案允许可调和可同步的 150kHz 至 650kHz 固定频率操作，或者内部 ±15% 三角形扩频频率调制以实现低 EMI。凭借 4V 至 60V 的输入电压范围、0V 至 60V 的输出电压能力和在不同工作区域之间的无缝低噪声转换，LT8390 非常适合汽车、工业、电信甚至电池供电系统中的电压调节器、电池和超级电容器充电器应用。
LT8390 提供输入或输出电流监测和电源良好标志。还提供了故障保护功能，用于检测输出短路情况，在这种情况下，LT8390 会尝试重试、锁定关闭或继续运行。
商品特性
- 4开关单电感架构允许 V_IN 高于、低于或等于 V_OUT
- 同步切换：效率高达 98%
- 专有的峰值降压峰值升压电流模式
- 宽 V_IN 范围：4V 至 60V
- ±1.5% 输出电压精度：1V ≤ V_OUT ≤ 60V
- ±3% 输入或输出电流精度，带监测
- 低 EMI 的扩频频率调制
- 高边 PMOS 负载开关驱动器
- 集成自举二极管
- 无顶部 MOSFET 刷新噪声，在降压或升压模式下
- 可调节且可同步：150kHz 至 650kHz
- 关机期间 V_OUT 与 V_IN 断开
- 提供 28 引脚 TSSOP 带裸露焊盘和 28 引脚 QFN（4mm x 5mm）封装
应用领域
- 汽车应用
- 工业
- 电信系统
- 高功率电池供电系统
