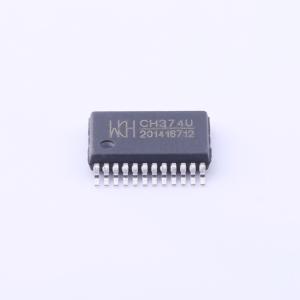

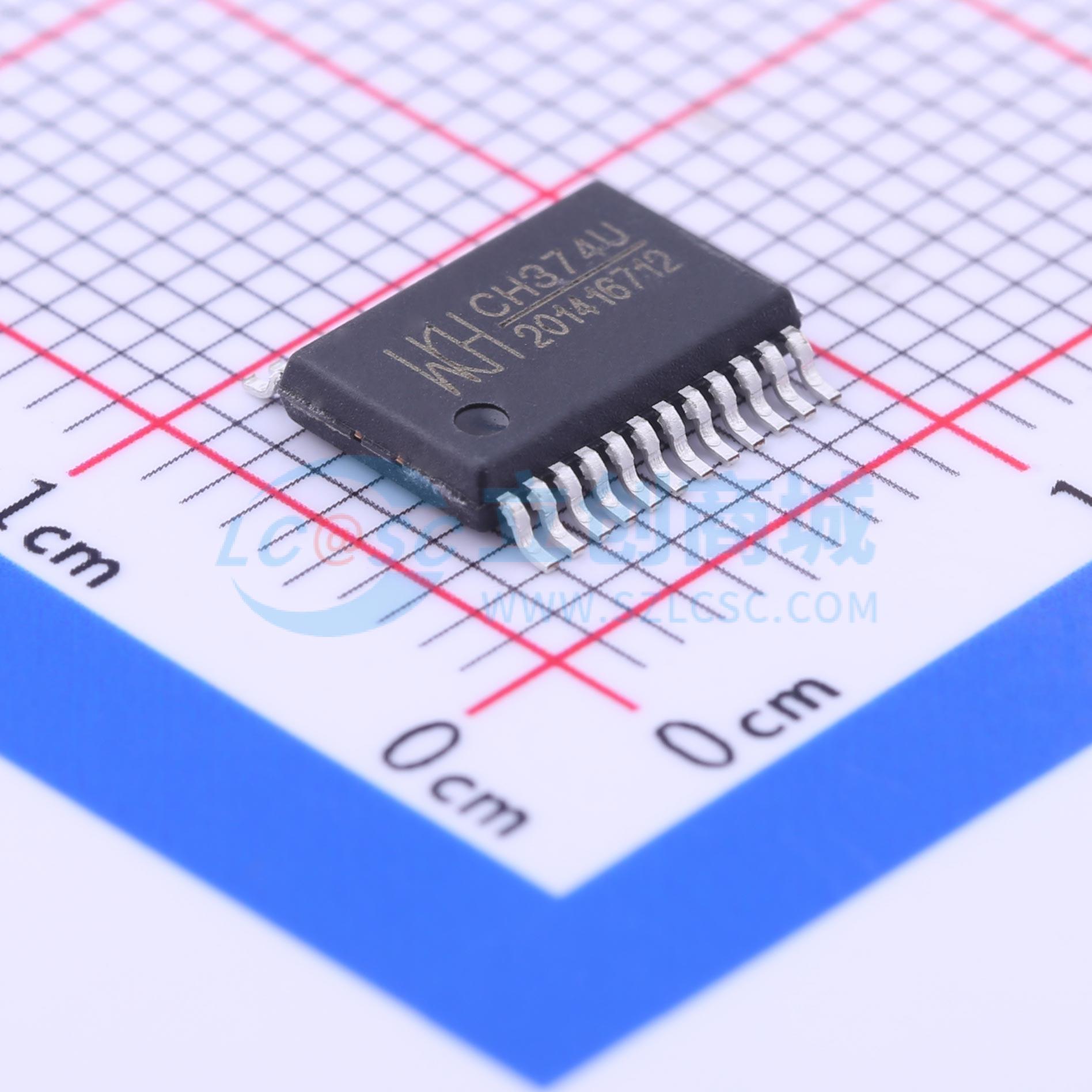

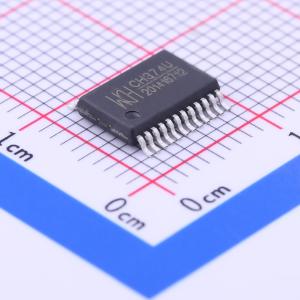

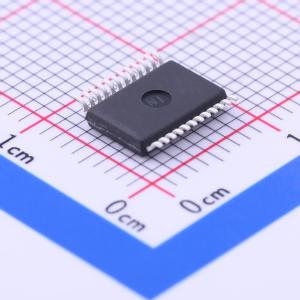

CH374U

CH374是一款USB总线通用接口芯片，支持USB-HOST主机模式和USB-DEVICE/SLAVE设备模式，内置3端口HUB根集线器，支持低速和全速的控制传输、批量传输、中断传输以及同步/等时传输。在本地端，CH374具备8位数据总线以及读、写、片选控制线和中断输出，可便捷地连接到单片机、DSP、MCU或MPU等控制器的系统总线。此外，CH374还提供了节省I/O引脚的SPI串行通信方式，通过3线或4线SPI串行接口及中断输出与上述控制器连接。

• 支持1.5Mbps低速和12Mbps全速USB通信，兼容USB V2.0，外围仅需电容。
• 支持USB-HOST主机接口和USB-DEVICE设备接口，支持主机模式与设备模式动态切换。
• CH374F/U芯片内置3端口USB根集线器，可同时连接并管理3个USB设备。
• 支持常用低速和全速USB设备的控制传输、批量传输、中断传输、同步/等时传输。
• 自动检测低速和全速USB设备的连接与断开，提供设备连接和断开的中断通知。
• 内置USB信号线的阻抗匹配串联电阻、USB设备端的上拉电阻、USB主机端的下拉电阻。
• 提供两种单片机接口选择：6MB速度的8位被动并行接口和3.5MB/28MHz速度的SPI串行接口。
• 并行接口包含8位数据总线、1位地址线、3线控制线（片选输入、写选通及可选的读选通）。
• 并行接口仅占用两个地址位：索引地址口和数据口，读写数据口后内部索引地址自动递增。
• SPI串行接口包含SPI片选、串行时钟、串行输入和输出，且SPI输出与输入可并联。
• 中断输出引脚为可选连接，低电平有效，可通过查询寄存器中的中断标志位替代。
• 提供辅助功能：可编程时钟输出、上电复位输出以及可选的看门狗复位。
• 提供支持FAT12/FAT16/FAT32文件系统的U盘文件级子程序库，实现单片机读写U盘文件。
• 支持5V、3.3V甚至3V电源电压。
• 提供QFN-28、SSOP-24、SOP-16、SOP-28和SSOP-20无铅封装，兼容RoHS，可提供DIP28转换板，引脚基本兼容CH375和CH372芯片。
