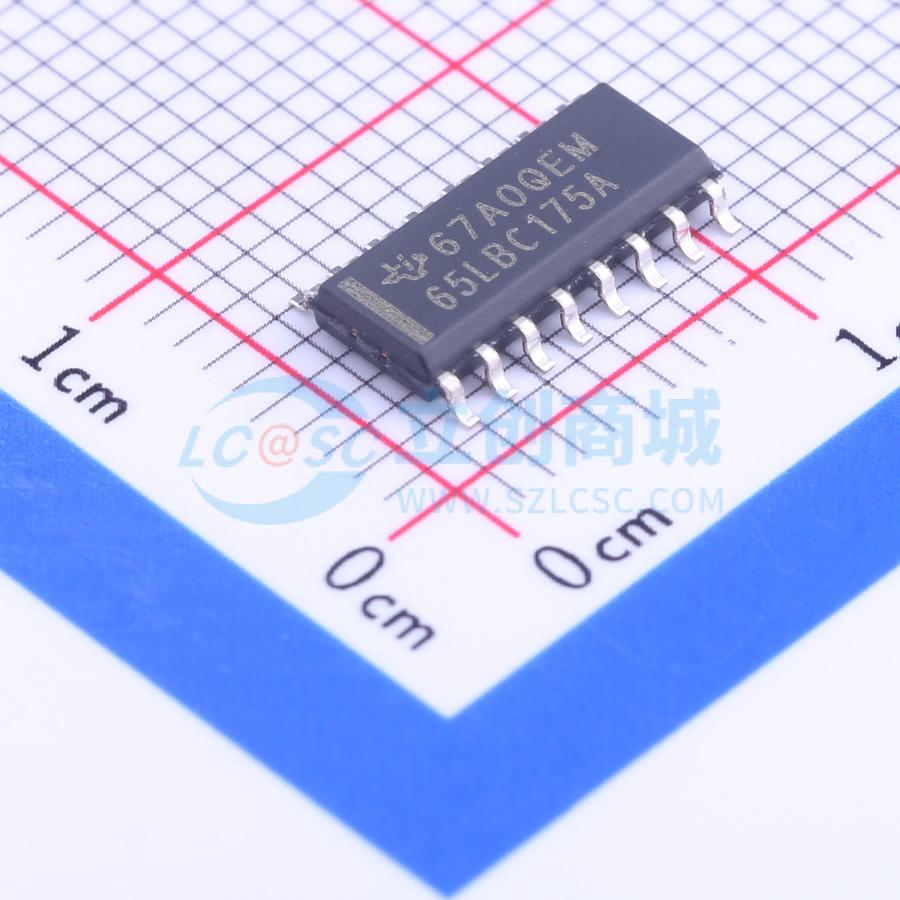

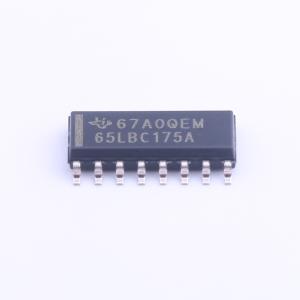

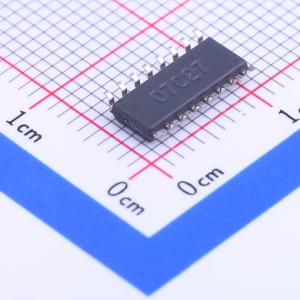

温馨提醒：图片仅供参考，商品以实物为准

SN65LBC175AD

四通道RS-485差分线接收器

描述: 四通道RS-485差分线接收器，设计用于TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和ISO 8482 (Euro RS-485) 应用。
品牌名称: TI(德州仪器)
商品型号: SN65LBC175AD
商品编号: C111665
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.296克(g)

商品参数

商品概述

SN65LBC175A 和 SN75LBC175A 是具有三态输出的四通道差分线路接收器，专为 TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和 ISO 8482 (Euro RS-485) 应用而设计。当数据速率高达甚至超过每秒 5000 万位时，该器件针对均衡后的多点总线通信进行了优化。传输介质可采用双绞线电缆、印刷电路板走线或背板。最终数据传输速率和距离取决于介质衰减特性和环境噪声耦合。每个接收器都可在较宽的正负共模输入电压范围内运行，并具有 6kV 的 ESD 保护，使其适用于恶劣环境中的高速多点数据传输应用。这些器件采用 LinBiCMOST 进行设计，有助于实现低功耗和固有的稳健性。两个 EN 输入可实现成对的使能控制，也可在外部将二者连接在一起，用相同的信号使能全部四个接收器。SN75LBC175A 可在 0℃ 至 70℃ 的工作温度范围内运行。SN65LBC175A 可在 -40℃ 至 85℃ 的温度范围内运行。

商品特性

专为 TIA/EIA-485、TIA/EIA-422 和 ISO 8482 应用而设计
信号传输速率超过 50Mbps
在总线短路、开路和空闲总线情况下提供失效防护
为总线输入提供 6kV 的 ESD 保护
共模总线电压输入范围:-7V至12V
传播延迟时间 < 16ns
低待机功耗 < 20μA

应用领域

工厂自动化
ATM 和点钞机
智能电网
交流和伺服电机驱动器

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	4.75V~5.25V
	数据速率	50Mbps

	属性	参数值
	节点数	-
	静电保护	±6kV
	工作温度	-40℃~+85℃
	静态电流	16mA
	通讯模式	-
	功能特性	使能关断；低功耗模式
