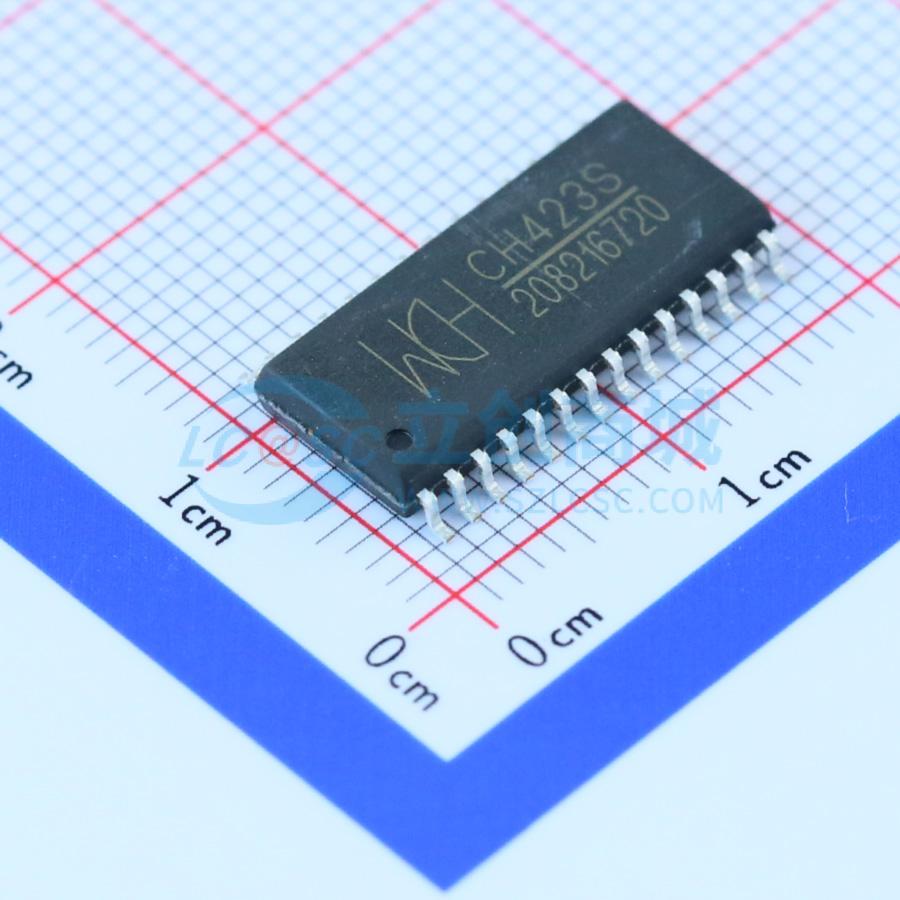

CH423S
两线远程 I/O扩展芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 128位 LED 16位 数码管 点阵 驱动 两线远程I/O扩展芯片
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH423S
- 商品编号
- C111663
- 商品封装
- SOP-28-300mil
- 包装方式
- 管装
- 商品毛重
- 1.341克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 8 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽式；开漏 | |
| 灌电流(IOL) | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 15mA | |
| 时钟频率(fc) | 1MHz | |
| 静态电流(Iq) | 400uA | |
| 功能特性 | 内置LED驱动 | |
| 工作电压 | 3V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
CH423 是一款采用两线串行接口的通用远程输入/输出扩展芯片。该芯片提供 8 个双向输入/输出引脚和 16 个通用输出引脚，并支持输入电平变化中断功能。其内部集成了电流驱动电路，能够静态驱动多达 24 个 LED 发光二极管，或通过动态扫描方式驱动多达 128 个 LED（相当于 16 位数码管）。该芯片通过两线串行接口与微控制器等设备进行数据交换。
商品特性
- 通过两线串行接口远程扩展出 8 个通用输入/输出引脚和 16 个通用输出引脚。
- 内置电流驱动级，连续驱动电流不低于 15mA，开漏引脚输出的 1/16 占空比脉冲灌电流不低于 120mA。
- 静态显示驱动方式支持 24 个 LED 或 3 位共阳极数码管。
- 分时动态扫描显示驱动方式支持 128 个 LED 或 16 位共阴极数码管，并支持亮度控制。
- 双向输入/输出引脚在配置为输入模式时，具备输入电平变化产生中断的功能，中断输出为低电平有效。
- 16 个通用输出引脚可选择推挽输出或开漏输出模式。
- 支持 3V~5V 电源电压，支持低功耗睡眠模式，并可被输入电平变化唤醒。
- 高速两线串行接口，时钟频率支持 0 至 1MHz，兼容 I²C 总线，节省引脚资源。
- 提供 QFN28、SOP28 和 DIP28S 无铅封装，符合 RoHS 标准。
