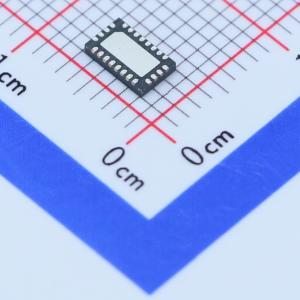

温馨提醒：图片仅供参考，商品以实物为准
LT8697EUDD#PBF
具电缆压降补偿功能的 USB 5V 2.5A 输出、42V 输入同步降压型稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8697EUDD#PBF
- 商品编号
- C108001
- 商品封装
- QFN-24-EP(3x5)
- 包装方式
- 管装
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~42V | |
| 输出电压 | 5V~5.25V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 |
商品概述
LT8697是一款紧凑、高效、高速的单片同步降压开关稳压器，专为5V USB应用供电设计。精确的输出电压和可编程电缆压降补偿能够保持连接在长电缆末端的USB插座处的5V精确调节。强制连续运行模式使LT8697能够吸收电流，在负载瞬变期间进一步增强5V的精确调节。
准确且可编程的输出电流限制、电源良好指示引脚和输出电流监控引脚提高了系统的可靠性和安全性，允许用户实现锁存关闭或自动重试功能，并可以消除对USB开关IC的需求。双反馈可以在USB开关的输出上进行调节，并将电缆压降补偿限制在最大5.8V输出，从而在故障条件下保护USB设备。热关断通过限制IC在过温故障时的功耗提供了额外的保护。
LT8697采用小型24引脚3mm x 5mm封装，带有裸露焊盘以降低热阻。
商品特性
- 宽输入电压范围：5V至42V
- 在所有条件下低 压差：2.1A 时为 450mV
- 精确的5V输出：在整个温度范围内±1.3%
- 可编程电缆压降补偿
- 可编程输出电流限制
- 输出电流监控
- 双输入反馈允许在 USB 开关的输出上进行调节
- 强制连续模式以实现快速负载阶跃响应
- 高效率同步工作在2MHz：12VIN 到 5VOUT, 2.1A 时效率为93%；12VIN 到 5VOUT, 0.9A 时效率为95%
- 快速最小导通时间：45ns
- 可调输出从5.0V到5.25V
- 可调且可同步：300kHz 至 2.2MHz
- 小型热增强3mmx5mm 24引脚QFN封装
应用领域
- 测试与测量
- 通用放大器
- 无线基础设施
- 研发实验室
- 通信系统
