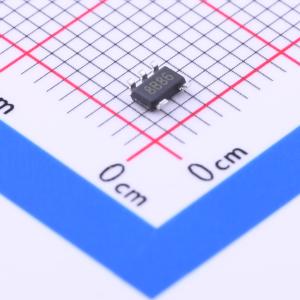

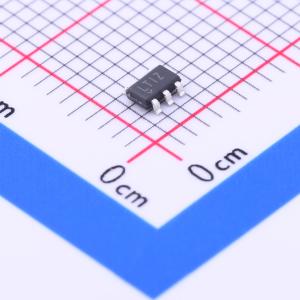

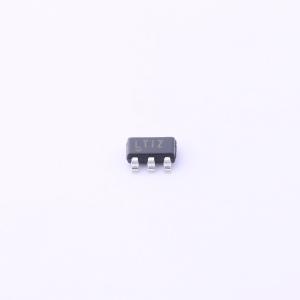

LT1615ES5#TRMPBF
采用 ThinSOT 封装的微功率升压型 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT1615/LT1615 1 是采用 5 引脚薄型（1mm）ThinSOT 封装的微功耗升压型 DC/DC 转换器。LT1615 专为更高功率系统设计，电流限制为 350mA，输入电压范围为 1.2V 至 15V；而 LT1615 1 则适用于较低功率和单节电池应用，电流限制为 100mA，扩展输入电压范围为 1V 至 15V。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1615ES5#TRMPBF
- 商品编号
- C109104
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1V~15V | |
| 输出电压 | 1.23V~34V | |
| 输出电流 | 300mA | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LT1615/LT1615-1 是采用5引脚低剖面（1mm）ThinSOT封装的微功率升压DC/DC转换器。LT1615 适用于较高功率系统，具有350毫安的电流限制和1.2V至15V的输入电压范围，而LT1615-1 则适用于较低功率和单电池应用，具有100毫安的电流限制和1V至15V的扩展输入电压范围。除此之外，这两种器件在功能上是等效的。两种器件在无负载时的静态电流仅为20µA，在关断模式下进一步降低到0.5µA。一种限流、固定关断时间控制方案节省了工作电流，从而在广泛的负载电流范围内实现了高效率。36V开关允许在简单的升压拓扑中轻松生成高达34V的高电压输出，无需使用昂贵的变压器。LT1615 的400纳秒低关断时间允许使用小型低剖面电感器和电容器，以最小化空间敏感型便携式应用中的尺寸和成本。
