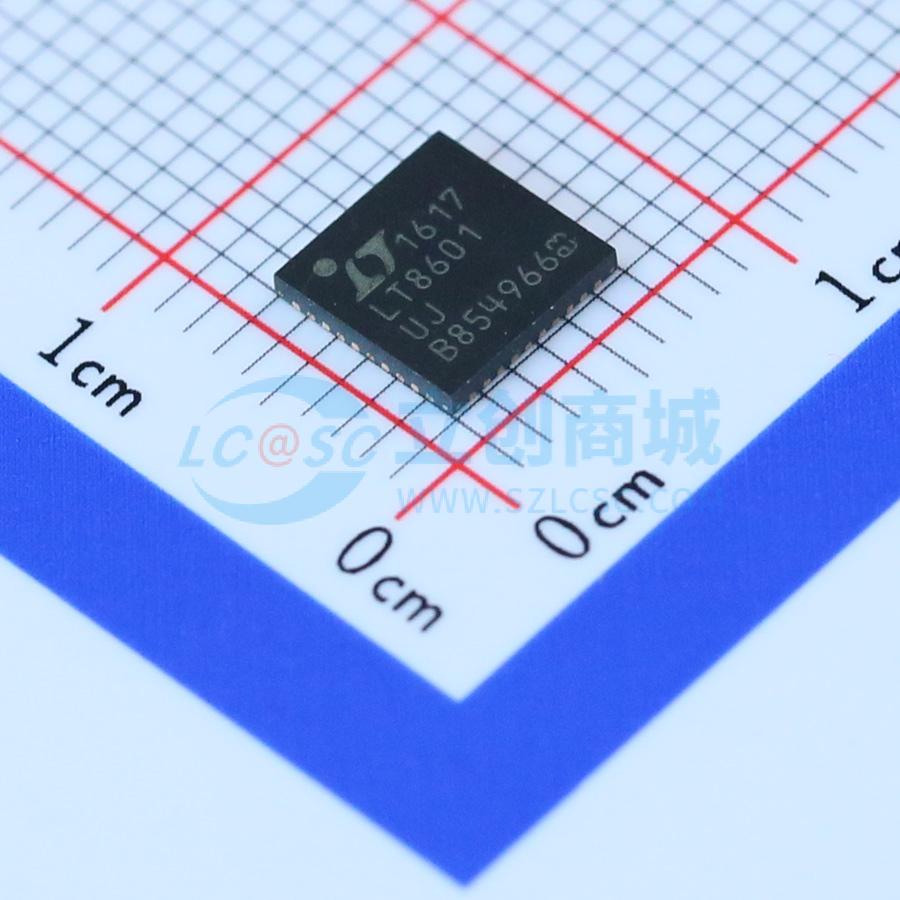

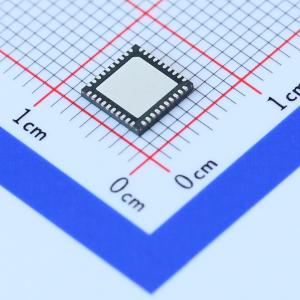

LT8601IUJ#PBF

42V 三通道同步降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8601是一款三通道、电流模式、单片同步降压开关稳压器,具有宽输入电压范围（3V至42V）,高效率（最高93%）,可编程启动复位,低纹波突发模式操作等功能。每个通道都同步到单个振荡器,具有可调频率（250kHz至2.2MHz）。
品牌名称: ADI(亚德诺)
商品型号: LT8601IUJ#PBF
商品编号: C107995
商品封装: WQFN-40-EP(6x6)
包装方式: 管装
商品毛重: 0.205克(g)

商品参数

商品概述

LT8601是一款三通道、电流模式、单片降压开关稳压器，具备可编程上电复位功能。所有稳压器均与单个振荡器同步，其频率可在250kHz至2.2MHz范围内调节。LT8601可配置为微功耗突发模式或轻载时的脉冲跳跃操作。如以下应用示例所示，在无负载情况下，三个稳压器同时工作时，微功耗操作可使静态电流低至30μA。高压通道为同步降压稳压器，输入电压范围为3.0V至42V。输出电流分别高达1.5A（OUT1）和2.5A（OUT2）。低压通道的输入电压范围为2.6V至5.5V。内部同步功率开关可实现高效运行，输出电流高达1.8A。LT8601采用两相时钟，通道1与通道2和3相差180°工作，以降低HV和LV输入的输入纹波电流。所有通道均具备逐周期电流限制功能，可防止输出短路。热关断功能提供额外保护。 LT8601采用40引脚、6mmx6mm QFN封装。

商品特性

灵活的电源系统，可在宽输入电压范围内提供三路输出
两个高压同步降压稳压器
3V至42V输入电压范围
输出电流分别高达2.5A和1.5A
最高效率达93%
一个低压同步降压稳压器
2.6V至5.5V输入电压范围
输出电流高达1.8A，效率达95%
开关频率可通过电阻编程，且可在250kHz至2.2MHz范围内同步
低纹波突发模式操作
在12VIN至3.3VOUT2输出时，静态电流为30μA，输出纹波小于15mV
可编程上电复位
电源正常指示
两相时钟可降低输入电流纹波
采用热增强型40引脚QFN（6mmx6mm）封装

应用领域

汽车系统
分布式电源调节
工业控制和电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(61个/管，最小起订量 1 个)

个

起订量：1 个61个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~42V
	输出电压	-
	输出电流	2.5A；1.8A；1.5A
	开关频率	250kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
