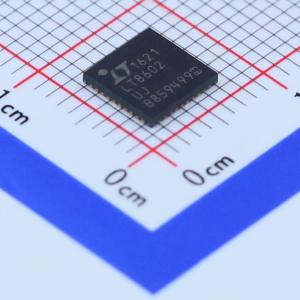

LT8602EUJ#PBF
四通道同步降压型稳压器
- 描述
- LT8602是一款四通道、单片式同步降压型稳压器,具有可编程上电复位功能。所有稳压器均同步至单个振荡器,并具有250kHz至2.2MHz的可调频率范围。在轻负载条件下,LT8602可针对微功率突发模式操作或脉冲跳跃操作进行配置。在所有四个稳压器都处于工作状态时,微功率操作产生的静态电流为30μA。高电压通道支持3V至42V输入电压范围,输出电流高达2.5A和1.5A。低电压通道支持2.6V至5.5V输入电压范围,输出电流高达1.8A,效率为94%。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8602EUJ#PBF
- 商品编号
- C107996
- 商品封装
- QFN-40-EP(6x6)
- 包装方式
- 管装
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~42V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 250kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LT8602 是一款具可编程上电复位功能的四通道、电流模式、单片式降压型开关稳压器。所有的稳压器均同步至单个振荡器，并具有一个 250kHz 至 2.2MHz 的可调频率范围。在轻负载条件下，LT8602 可针对微功率突发模式操作或脉冲跳跃操作进行配置。在下面的应用电路中，当所有 4 个稳压器都处于工作状态时，微功率操作产生的静态电流为 30μA。
高电压通道是同步降压型稳压器，其依靠一个 3V 至 42V 输入供电运作。输出电流高达 1.5A (OUT1) 和 2.5A (OUT2)。低电压通道采用一个 2.6V 至 5.5V 输入供电运作。内部同步电源开关可提供高效率和高达 1.8A 的输出电流。LT8602 采用了一个两相时钟，通道 1 和 3 的运作与通道 2 和 4 的运作异相 180°，从而减小了高电压 (HV) 和低电压 (LV) 输入端上的输入纹波电流。所有的通道皆具有逐周期电流限制，因而可提供针对短路输出的保护作用。热停机提供了额外的保护功能。
LT8602 采用 40 引脚 6mm x 6mm QFN 封装。
交货周期
订货25-27个工作日购买数量
(61个/管，最小起订量 1037 个)个
起订量：1037 个61个/管
